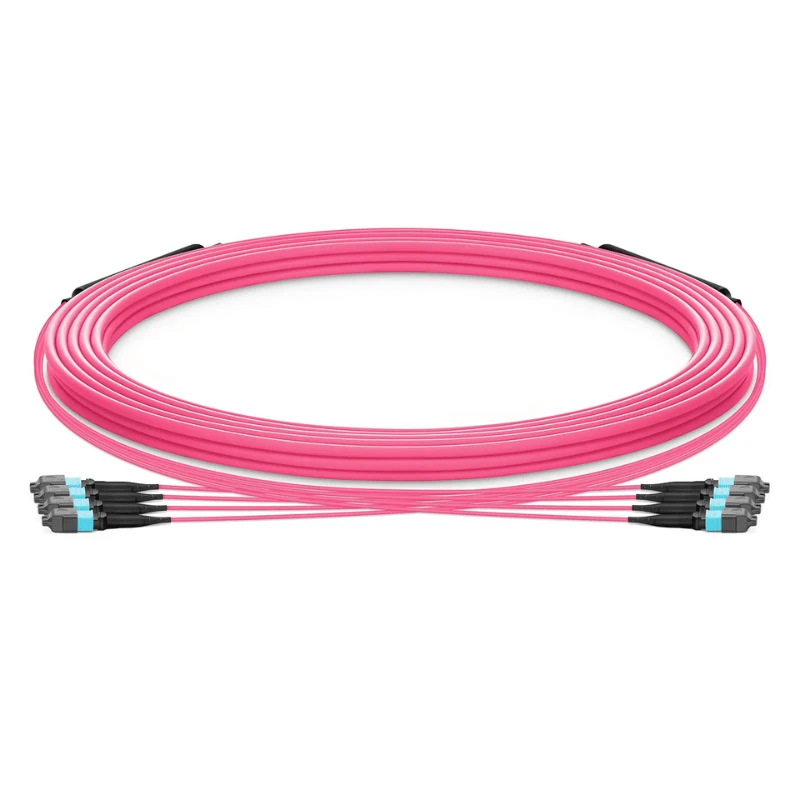

MPO Multimode Trunk Cable je sklop vlakana visoke-gustoće dizajniran za strukturirano kabliranje u podatkovnim centrima, poslovnim poslužiteljskim sobama i-mrežnim okruženjima velike brzine. Koristi-preterminirane MPO/MTP® konektore za konsolidaciju višestrukih višemodnih vlakana u kompaktnu magistralnu vezu, smanjujući rad na završavanju na terenu i pojednostavljujući postavljanje visoke-gustoće.

Dostupan u višemodnim vlaknima OM3, OM4 i OM5, kabel se može konfigurirati za različite brojeve vlakana, spolove konektora, metode polariteta, duljine kabela i zahtjeve za omotač.

Tehničke specifikacije

Artikal	Specifikacija
Vrsta vlakana	Višemodni OM3 / OM4 / OM5
Vlaknasta jezgra	50/125 μm
Broj vlakana	8 / 12 / 24 vlakana; dostupne više-MPO konfiguracije
Priključak	MPO / MTP®
Spojnica Spol	Muško / Žensko
Polaritet	Tip A/Tip B/Tip C
Višemodni poljski	PC
Insercijski gubitak	Standardno Manje ili jednako 0,35 dB; verzije s niskim-gubicima Manje od ili jednako 0,20 dB
Jakna za kabel	PVC / LSZH / OFNP, ovisno o konfiguraciji
Vrsta kabela	Okrugla ili snop konstrukcija debla

Polaritet i opcije spola

Ispravan polaritet i spol konektora ključni su za održavanje kontinuiteta prijenosa-na-prijem u paralelnim-optičkim vezama.

Tip A

Ravno-mapiranje vlakana.

Tip B

Obrnuto preslikavanje vlakana, obično se koristi u dvostrukim paralelnim-optičkim arhitekturama.

Vrsta C

Uparite-obrnuto mapiranje za specifične dizajne-strukturiranih kablova.

Muški MPO

Zakačeni konektor za poravnanje sa ženskim konektorom.

Ženski MPO

Otkvačeni konektor za korištenje s muškim konektorom.

Potreban polaritet treba navesti zajedno s opremom za spajanje, kasetom ili dizajnom-ploče za spajanje, a ne birati zasebno.

Izgradnja kabela

Sklop debla koristi tvornički-terminirana višemodna vlakna sa zaštitnom kabelskom konstrukcijom prikladnom za organiziranu instalaciju u stalak i stazu. Aramidna pređa može se koristiti kao element čvrstoće, dok se vanjski omotač može odabrati prema zahtjevima ugradnje.

Uobičajene opcije omotača uključuju PVC za opću unutarnju upotrebu, LSZH gdje je potrebna konstrukcija s niskim-dimom i -bez halogena, i OFNP za-instalacije s oznakom za plin. Promjer kabela varira s brojem vlakana i konfiguracijom kanala, tako da bi konačni vanjski promjer trebao biti potvrđen prije određivanja kapaciteta putanje ili hardvera-za upravljanje kabelom.

Aplikacije podatkovnog centra

MPO višemodni magistralni kabel prikladan je za:

Rack{0}}to-rack okosnice veza u visoko-podatkovnim centrima.
MPO patch-patch i međukonekcije kazete za strukturno kabliranje.
Prebaci-na-poslužitelj i prebaci-na-prebaci veze pomoću paralelne višemodne optike.
Prostorije s opremom poduzeća gdje-prethodno završeni sklopovi smanjuju rad na instalaciji na terenu.
Nadogradnje mreže visoke{0}}gustoće koje zahtijevaju veći kapacitet vlakana unutar ograničenog prostora u stalku.

Ispitivanje i osiguranje kvalitete

Svaki sklop kabela može se pregledati i testirati prije otpreme kako bi se potvrdila dosljednost proizvodnje i optička izvedba.
Tipični postupci-kontrole kvalitete uključuju:

100% ispitivanje-gubitaka umetanja za dovršene sklopove.
Če-provjera i čišćenje MPO konektora.
Provjera polariteta konektora i mapiranja vlakana.

Provjera spola i identifikacije konektora.
Vizualni pregled plašta kabela, čizama i područja probijanja.
Pojedinačna izvješća o ispitivanju isporučuju se prema zahtjevima projekta.

Zapisi ispitivanja mogu se uskladiti s identifikacijom kabela ili dokumentacijom narudžbe za ulaznu inspekciju i sljedivost projekta.

Prilagodba i OEM

Za OEM, sistemske-integratore i projektne narudžbe, magistralni kabel može se konfigurirati prema potrebnoj mrežnoj arhitekturi, uključujući:

Vrsta vlakna: OM3 / OM4 / OM5

Broj vlakana i količina MPO

MPO/MTP® konektor pol

Tip A / B / C polariteta

Optička izvedba standardnih ili niskih-gubitaka

Duljina kabela i duljina prekida

PVC / LSZH / OFNP jakna

Zahtjevi za identifikaciju, označavanje i boju kabela

Pakiranje-specifično za kupca i privatno označavanje

Pakiranje i dostava

Gotovi magistralni kabeli MPO pojedinačno su zaštićeni kako bi se spriječila kontaminacija konektora, savijanje i oštećenje kabela tijekom rukovanja i transporta. Kapice za prašinu konektora, zaštitni omoti i kartoni ili druga izvozna-prikladna pakiranja mogu se specificirati prema zahtjevima isporuke.

Standardne konfiguracije mogu se isporučiti prema dostupnosti proizvodnje. Prilagođeni OEM sklopovi zakazani su prema složenosti konfiguracije, količini, zahtjevima za testiranje i dostupnosti materijala. Svaka se pošiljka može isporučiti s identifikacijom proizvoda i primjenjivom dokumentacijom o ispitivanju za prijamnu inspekciju.

FAQ

P: Kako mogu potvrditi da glavni kabel odgovara mom postojećem MPO sustavu?

O: Potvrdite sučelje konektora, orijentaciju ključa, mapiranje vlakana, konfiguraciju pinova i specifikacije komponenata za spajanje na oba kraja. Za postojeću instalaciju, pružanje trenutnog broja dijela MPO modula, adaptera ili kabela pomaže u sprječavanju nekompatibilnosti tijekom zamjene ili proširenja.

P: Mogu li se MPO magistralni kabeli isporučiti u različitim duljinama za isti projekt?

O: Da. Različite duljine kabela mogu se proizvesti unutar iste specifikacije projekta. Kupci bi trebali osigurati potrebnu završnu duljinu i, gdje je primjenjivo, dopuštenu toleranciju tako da se usmjeravanje regala i razmaci za ugradnju mogu točno planirati.

P: Možete li dati uzorak prije skupne narudžbe?

O: Da. Uzorci se mogu proizvesti za provjeru konfiguracije prije masovne proizvodnje. Uzorak treba koristiti isti raspored konektora i ključne tehničke zahtjeve predviđene za proizvodni nalog tako da se kompatibilnost i instalacija mogu provjeriti u stvarnim projektnim uvjetima.

P: Jesu li crteži kabela ili dokumenti s dimenzijama dostupni za inženjersko odobrenje?

O: Da. Dimenzionalni crteži i informacije o konfiguraciji mogu se dati za pregled projekta. Za složene sklopove debla, kupci mogu potvrditi ukupnu duljinu, raspored konektora, dimenzije rastavljanja i identifikacijske zahtjeve prije proizvodnje.

P: Kako treba postupati s MPO magistralnim kabelima tijekom instalacije?

O: Izbjegavajte povlačenje kabela za konektore, prekoračenje navedenih ograničenja savijanja ili stavljanje prekomjernog opterećenja na dijelove koji se lome. Držite krajeve konektora zatvorenim do spajanja i provucite glavnu jedinicu kroz odgovarajuće-sustave upravljanja kabelom bez gnječenja ili oštrog savijanja sklopa.

P: Može li se isti MPO glavni kabel koristiti za različite brzine prijenosa?

O: Potencijalno, ali kompatibilnost ovisi o vrsti primopredajnika, proračunu optičke veze, udaljenosti prijenosa i mrežnoj arhitekturi. Kabel bi stoga trebao biti specificiran prema stvarnoj optičkoj opremi i zahtjevima veze, a ne odabran samo prema nominalnoj brzini prijenosa podataka.
