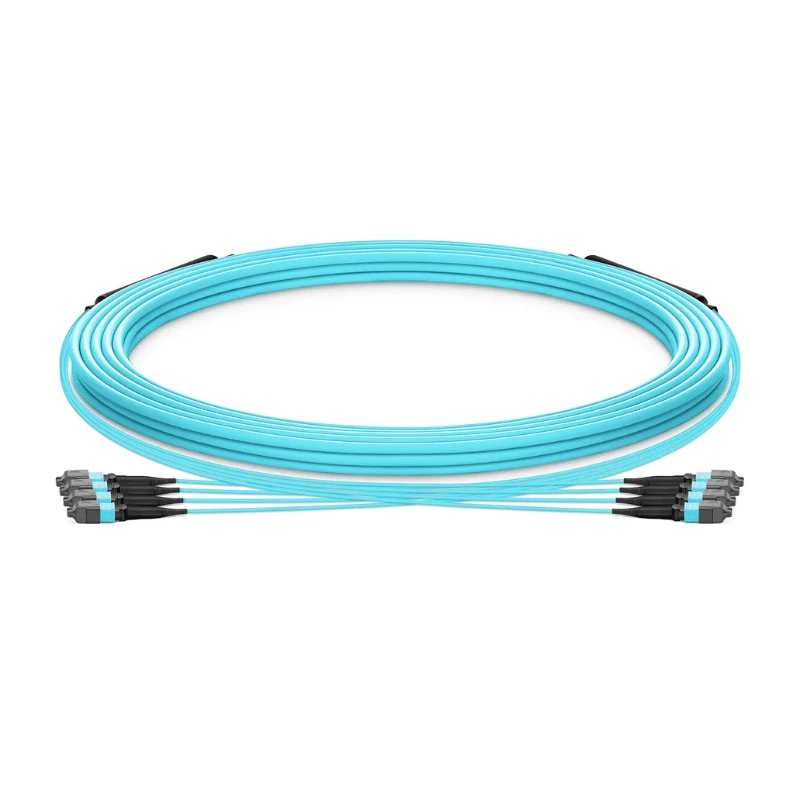

OM3 MPO kabel s višemodnim vlaknima tvornički je-završen sklop višemodnih vlakana izgrađen s OM3 optičkim vlaknima i MPO/MTP konektorima s više-vlakana.
Tehničke specifikacije
|
Parametar |
Specifikacija |
|
Vrsta proizvoda |
OM3 MPO kabel s višemodnim vlaknima |
|
Vrsta vlakana |
OM3 višemodno vlakno |
|
Veličina vlakana |
50/125 μm |
|
Valna duljina |
850 nm / 1300 nm |
|
Broj vlakana |
8 / 12 / 24 / 48 / 72 / 144 Vlakna |
|
Vrsta konektora |
MPO / MTP |
|
Priključak A |
Muško / Žensko; Prikvačeno/otkvačeno |
|
Priključak B |
Muško / Žensko; Prikvačeno/otkvačeno |
|
Polaritet |
Tip A/Tip B/Tip C |
|
Struktura kabela |
Okrugli kabel / mikro-distribucijski kabel / trakasti kabel |
|
Materijal jakne |
LSZH / PVC / OFNP |
|
Duljina kabela |
Prilagođena duljina |
|
Radna temperatura |
-20 stupnjeva do +70 stupnjeva |
|
Optičko ispitivanje |
Insertion Loss / Return Loss |
|
Pregled konektora |
Završetak-provjere lica / inspekcije 3D interferometra |
|
Sukladnost |
RoHS / REACH / CE; Konfiguracije UL 910 i CPR podložne su primjenjivoj konstrukciji kabela |
Karakteristike OM3 vlakana
OM3 razred vlakana definira karakteristike višemodnog prijenosa optičkog puta, dok MPO/MTP završetak određuje kako su pojedinačni kanali vlakana predstavljeni na sučelju opreme.
Izvedba-na razini sklopa
Za OM3 MPO sklop, specifikacija vlakana i završetak konektora ocjenjuju se kao gotova optička putanja, a ne kao neovisni opisi komponenti.
Gubitak konfiguracije
DIMI pruža različite MPO/MTP stupnjeve gubitaka, dopuštajući da se gotovi sklop specificira prema zahtjevima optičkih-gubitaka povezane veze.
Uvjeti prijenosa
Ostvariva udaljenost prijenosa ovisi o kompletnoj optičkoj vezi, uključujući primopredajnike, pasivne komponente i raspoloživi optički proračun, a ne o specifikaciji kabela zasebno.
Izgradnja kabela
Struktura kabela
Odabrana konstrukcija kabela definira unutarnji raspored i mehaničku zaštitu više{0}}sklopa vlakana prije završetka MPO/MTP.
Zaštita od vlakana
Odabrana konstrukcija grupira i štiti pojedinačna vlakna prema specificiranom dizajnu kabela i broju vlakana.
Specifikacija jakne
Konstrukcija plašta definirana je zajedno s potrebnim mehaničkim, ekološkim zahtjevima i zahtjevima sukladnosti gotovog kabela.
MPO raskid
Konfiguracija konektora:MPO/MTP konektori su tvornički završeni u skladu s navedenom vrstom konektora, spolom, konfiguracijom pinova i mapiranjem vlakana od kraja do kraja.
Polaritet i mapiranje vlakana:Navedeni polaritet definira-odnos položaja vlakana između dva kraja konektora, pri čemu je dovršeni sklop provjeren prema potvrđenom mapiranju prije isporuke.
Provjera kvalitete proizvoda
Optičko ispitivanje
Svaki gotovi sklop podvrgava se ispitivanju unesenih gubitaka i povratnih gubitaka prije otpreme u skladu s potvrđenom optičkom specifikacijom.
01
Geometrija konektora
Geometrija MPO konektora provjerava se mjerenjem 3D interferometra, uključujući visinu vlakna, radijus zakrivljenosti i pomak vrha.
02
Kraj-pregleda lica
Krajnje površine konektora se pregledavaju na površinske nedostatke i kontaminaciju prije nego što se gotov sklop pusti.
03
Provjera polariteta
Kontinuitet i polaritet vlakana provjeravaju se u odnosu na navedeno mapiranje kako bi se potvrdila podudarnost kanala u sklopu.
04
Sljedivost proizvoda
Tamo gdje je specificirano serijsko izvješćivanje, gotov kabel može se povezati sa svojim snimljenim optičkim podacima i podacima o inspekciji konektora putem dodijeljenog identifikacijskog broja.
05
FAQ
P: Može li se OM3 MPO kabel koristiti u vezi koja sadrži OM4 vlakno?
O: Mješovite OM3/OM4 veze treba procijeniti u odnosu na specifikaciju primopredajnika i optički proračun sustava prije postavljanja, budući da ukupna izvedba ovisi o kombiniranim specifikacijama vlakana i komponenti.
P: Što treba potvrditi prije ponovne narudžbe OM3 MPO kabela?
O: Odobrena specifikacija proizvoda, prethodna referenca narudžbe ili proizvodni uzorak trebaju se koristiti za potvrdu dogovorene konfiguracije prije ponovne proizvodnje.
P: Može li se odobreni uzorak koristiti kao proizvodna referenca za narudžbu OM3 MPO kabela?
O: Da. Odobreni uzorak može poslužiti kao referenca za proizvodnju kada su njegova konfiguracija i primjenjivi zahtjevi za pregledom dokumentirani u potvrđenoj specifikaciji narudžbe.
P: Može li DIMI proizvesti OM3 MPO kabel prema postojećim specifikacijama kupaca?
O: Da. Postojeća specifikacija kupca može se koristiti kao referenca za proizvodnju kada su potrebna konfiguracija, tehnički zahtjevi i kriteriji inspekcije jasno definirani i potvrđeni prije proizvodnje.
P: Što je obično potrebno za ponudu OM3 MPO kabela?
O: Količina projekta, ciljni datum isporuke, postojeći broj dijela, odobreni uzorak ili referenca prethodne narudžbe mogu pomoći dobavljaču da pripremi ponudu prema potrebnoj konfiguraciji.
P: Mogu li se OM3 MPO kabeli isporučiti za OEM ili privatne-narudžbe?
O: Zahtjevi OEM ili privatne -oznake mogu se uključiti u potvrđenu proizvodnu specifikaciju, uključujući dogovorene zahtjeve za identifikaciju proizvoda, označavanje, pakiranje i dokumentaciju.
P: Koji se dokumenti mogu tražiti za narudžbu OM3 MPO kabela?
O: Kupci mogu navesti potrebna izvješća o ispitivanju, zapise o identifikaciji proizvoda, zapise o inspekciji ili drugu dokumentaciju o kvaliteti kao dio zahtjeva za dokumentaciju narudžbe.
P: Kako kupci mogu ocijeniti dobavljača OM3 MPO kabela prije nego što daju narudžbu za proizvodnju?
O: Kupci mogu pregledati dobavljačeve specifikacije proizvoda, postupak odobravanja uzoraka, zapise o optičkim ispitivanjima, mogućnost pregleda konektora, primjenjive certifikate i proizvodnu dokumentaciju prije nego što odobre proizvodnu narudžbu.
