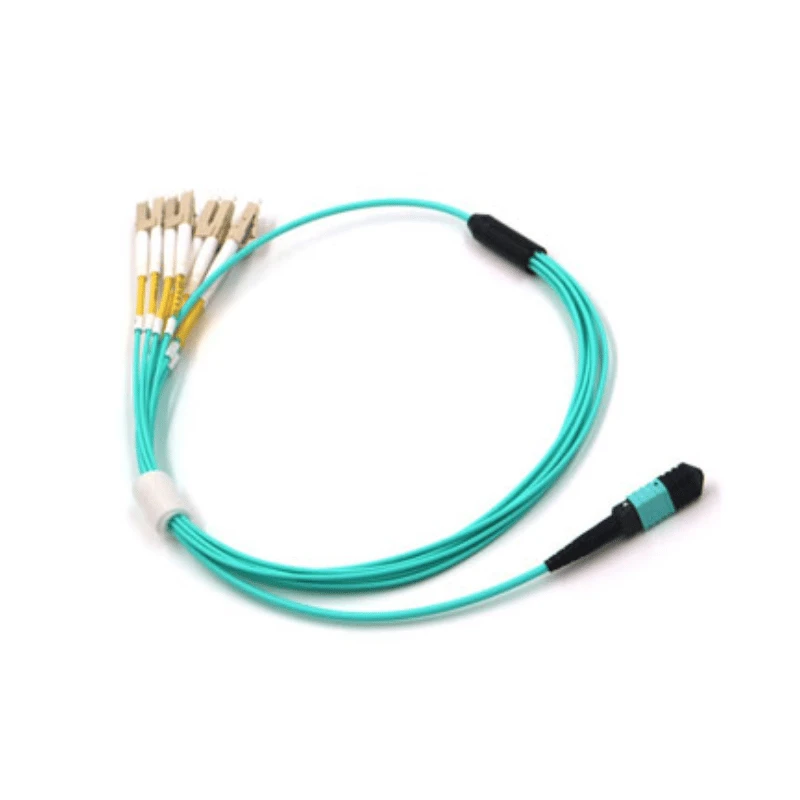

Kabel s višemodnim vlaknima MPO na LC unaprijed je završen-prekidni kabel koji povezuje MPO/MTP sučelje s više-vlakana s pojedinačnim LC dupleksnim vezama u mrežama s višemodnim vlaknima. Koristi se za povezivanje kablova temeljenih na MPO-s opremom, sustavima za krpanje i distribucijskim točkama vlakana koje koriste LC duplex priključke.
Tehničke specifikacije
|
Kategorija |
Parametar |
Specifikacija |
|
Vlakno |
Vrsta vlakana |
OM3 / OM4 / OM5 višemodni |
|
Veličina vlakana |
50/125 μm |
|
|
Valna duljina |
850 nm / 1300 nm |
|
|
Modalna propusnost |
Veći ili jednak 2000 MHz·km (OM3) / Veći ili jednak 4700 MHz·km (OM4) |
|
|
Priključak |
Priključak A |
MPO / MTP |
|
Priključak B |
LC Duplex, UPC |
|
|
Optička izvedba |
Insercijski gubitak |
Manje ili jednako 0,35 dB |
|
Konfiguracija |
Broj vlakana |
8 / 12 / 24 vlakana |
|
Polaritet |
Tip A/Tip B/Tip C |
|
|
Kabel |
Jakna |
LSZH / OFNP / PVC |
|
Sukladnost |
Sukladnost |
RoHS / DOSEG |
|
Standardni priključak |
IEC 61754-7 |
Izgradnja kabela
Opcije jakne
Dostupne su opcije LSZH, OFNP i PVC plašta prema zahtjevima za ugradnju.
Duljina kabela
Ukupna duljina kabela može se odrediti prema potrebnoj udaljenosti veze.
Probojna duljina
Duljina proboja može se specificirati zasebno gdje je potreban definirani položaj ventilatora.
MPO Fiber Count i LC Breakout
Broj MPO vlakana određuje odgovarajuću konfiguraciju probijanja LC dupleksa.
|
Broj MPO vlakana |
LC Breakout |
Vlaknasti kanali |
|
8F |
4 × LC Duplex |
8 |
|
12F |
6 × LC Duplex |
12 |
|
24F |
12 × LC Duplex |
24 |
Za potpun-proboj dvostrukih vlakana, svaki LC dupleks koristi dva vlakna. Broj aktivnih kanala može varirati ovisno o povezanoj opremi.
Konektor i podudaranje polariteta
MPO/MTP sučelje:MPO/MTP sučelje je konfigurirano da odgovara spojnom konektoru navedenom za optičku vezu.
MPO pričvršćivanje:Prikvačene ili neprikvačene MPO konfiguracije mogu se uskladiti sa sučeljem za spajanje kako bi se osiguralo ispravno mehaničko poravnanje.
LC Duplex sučelje:LC dvostruka strana pruža pojedinačne UPC-polirane veze za opremu ili sučelja za krpanje.
Usklađivanje polariteta:Polaritet tipa A, tipa B ili tipa C konfigurira se prema potrebnom mapiranju vlakana povezanog MPO sustava.
Potvrda pred-produkcije:Konfiguracija konektora i polariteta može se potvrditi prema postojećem MPO sučelju ili specifikaciji projekta prije proizvodnje.
Optička izvedba
Gubitak unošenja sklopa:Sklop kabela MPO-to-LC specificiran je s unesenim gubitkom manjim ili jednakim 0,35 dB za primjenjivu konfiguraciju. Ova vrijednost predstavlja doprinos optičkog gubitka gotovog sklopa i može se uključiti kao pojedinačna komponenta u proračun gubitaka veze.
Procjena gubitka veze:Za potpunu MPO{0}}na-LC vezu, ukupni optički gubitak također uključuje spojeno MPO sučelje, LC veze i druge konektorizirane komponente u optičkom putu. Specifikaciju sklopa kabela stoga treba ocijeniti zajedno s proračunom gubitaka cijele veze.
Kontrola kvalitete
100% optičko testiranje:Svaki gotov sklop kabela podvrgava se 100% ispitivanju unesenog gubitka i povratnog gubitka prije otpreme kako bi se potvrdila optička izvedba dovršenog sklopa.
Inspekcija 3D geometrije:Geometrija konektora MPO/MTP provjerava se ispitivanjem 3D interferometra, uključujući ključne parametre prstena kao što su visina vlakna, radijus zakrivljenosti i pomak vrha.
Kraj-pregleda lica:Krajnje strane konektora pregledava se na stanje površine i kontaminaciju prije otpreme kako bi se smanjili problemi-vezani za kontaminaciju.
Dokumentacija pojedinačnog ispita:Podaci o optičkom ispitivanju dovršenog kabelskog sklopa mogu se osigurati u skladu sa zahtjevima inspekcije narudžbe.
Pregled konfiguracije RFQ
Sklopovi MPO-to-LC kombiniraju nekoliko sučelja i dimenzionalnih zahtjeva koji moraju odgovarati predviđenoj optičkoj vezi.
Za zahtjeve za ponudu, DIMI može pregledati dostavljeni broj vlakana, konfiguraciju konektora, polaritet, duljinu kabela i zahtjeve za probijanje prije proizvodnje.
Gdje je dostupno postojeće MPO sučelje ili konfiguracija opreme, relevantne informacije o povezivanju mogu se uključiti u Zahtjev za ponudu za pregled konfiguracije.
FAQ
P: Koja je razlika između MPO i MTP konektora?
O: MPO je standardizirano sučelje konektora s više{0}}optoka, dok je MTP markirana verzija obitelji MPO konektora. Potrebno sučelje treba uskladiti s konektorom koji se koristi u postojećem optičkom sustavu.
P: Može li MPO na LC kabel spojiti MPO glavni kabel izravno na LC opremu?
O: Da. MPO-na-LC prekidni kabel osigurava vezu između MPO sučelja s više-vlakana i pojedinačnih LC duplex priključaka. Broj vlakana, konfiguracija konektora i polaritet moraju odgovarati postojećem priključku i konfiguraciji opreme.
P: Može li se višemodni kabel MPO na LC odabrati samo na temelju brzine primopredajnika?
O: Ne. Fizičko sučelje primopredajnika, optički tip, konfiguracija vlakana i polaritet moraju se razmatrati zajedno. Veća brzina prijenosa sama po sebi ne određuje je li multimodni sklop MPO-to-LC kompatibilan s predviđenom optičkom vezom.
P: Mogu li se prekidni kabeli MPO na LC koristiti prilikom nadogradnje postojećeg sustava kabliranja podatkovnog centra?
O: Da. MPO-na-LC rastavni sklopovi mogu se koristiti kao sučelje između postojeće okosnice temeljene na MPO-i opreme temeljene na LC-tijekom nadogradnje kabliranja ili projekata migracije. Postojeći broj vlakana, polaritet, konfiguraciju konektora i sučelje opreme treba provjeriti prije zamjene ili radova na proširenju.
P: Jesu li dostupne opcije LSZH i OFNP omotača za kabele od MPO do LC vlakana?
O: Da. Dostupne su opcije LSZH i OFNP omotača za instalacije gdje konstrukcija kabela mora ispunjavati specificirane zahtjeve za nisko -dimljenje ili plenum. Potreban plašt treba odabrati prema primjenjivim zahtjevima za ugradnju.
P: Koje informacije treba pružiti kada se traži ponuda za MPO na LC optički kabel?
O: Zahtjev za ponudu treba sadržavati potrebnu vrstu vlakana, broj vlakana, polaritet, duljinu kabela, duljinu prijelaza, vrstu i količinu omotača. Informacije o spojenom MPO sučelju ili povezanoj opremi također se mogu pružiti kada je potrebno potvrditi kompatibilnost konfiguracije.
P: Koje je standardno vrijeme isporuke za skupne narudžbe kabela od MPO do LC vlakana?
O: Standardno vrijeme isporuke je 7-15 radnih dana. Može se razgovarati o ubrzanoj usluzi za hitne projekte podatkovnog centra i vremenski-osjetljive narudžbe.
