MPO/MTP kabel s višemodnim vlaknima

MPO/MTP kabeli s višemodnim vlaknima za kratko- i srednje-domet, optičko povezivanje visoke-gustoće u podatkovnim centrima i-mrežnim sustavima velike brzine. Dostupan s OM3, OM4 i OM5 50/125 μm multimodnim vlaknom, konfiguracijama Base-8 ili Base-12, višestrukim brojem vlakana, spolovima konektora, vrstama polariteta i opcijama optičkog gubitka.

Konfiguracija kabela odabire se prema sučelju primopredajnika, brzini prijenosa, udaljenosti veze, stupnju vlakana, broju vlakana, polaritetu i potrebnim optičkim performansama.

MPO višemodni optički kabel visoke gustoće
MPO višemodni optički kabel visoke gustoće unaprijed je{0}}završen više{1}}sklop kabelskog kabela dizajniran za konsolidaciju višestrukih višemodnih optičkih kanala kroz MPO/MTP-kompatibilna...

vidi više
MPO u LC kabel s višemodnim vlaknima
Kabel s višemodnim vlaknima MPO na LC unaprijed je završen-prekidni kabel koji povezuje MPO/MTP sučelje s više-vlakana s pojedinačnim LC dupleksnim vezama u mrežama s višemodnim vlaknima. Koristi...

vidi više

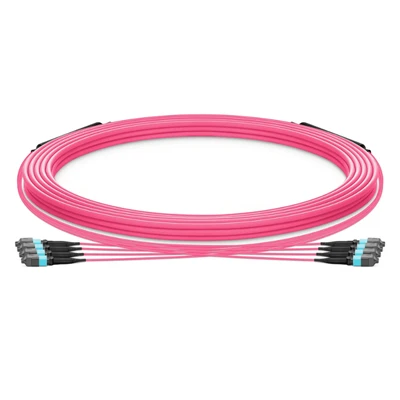

MPO višemodni magistralni kabel
MPO Multimode Trunk Cable je sklop vlakana visoke-gustoće dizajniran za strukturirano kabliranje u podatkovnim centrima, poslovnim poslužiteljskim sobama i-mrežnim okruženjima velike brzine.

vidi više
OM5 MPO kabel s višemodnim vlaknima
OM5 MPO kabel s višemodnim vlaknima je-završeni sklop vlakana visoke-gustoće koji koristi OM5 širokopojasno višemodno vlakno (WBMMF) i MPO konektore. Dizajniran je za veze kratkog-dometa,...

vidi više
OM4 MPO kabel s višemodnim vlaknima
OM4 MPO kabel s višemodnim vlaknima tvornički je-završen, sklop vlakana visoke-gustoće za strukturirano kabliranje u podatkovnim centrima, poslovnim mrežama i kratko{3}}velikobrzinskim-vezama....

vidi više

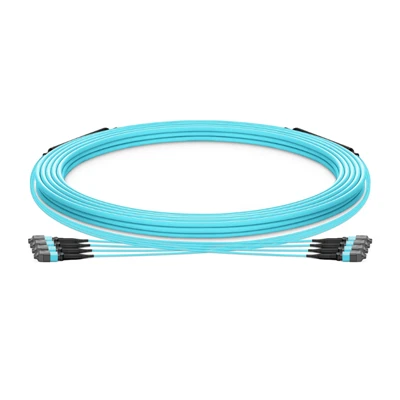

OM3 MPO kabel s višemodnim vlaknima
OM3 MPO kabel s višemodnim vlaknima tvornički je-završen sklop višemodnih vlakana izgrađen s OM3 optičkim vlaknima i MPO/MTP konektorima s više-vlakana.

vidi više

Specifikacije kabela s višemodnim vlaknima MPO/MTP

Parametar	Dostupne opcije
Vrsta vlakana	OM3 / OM4 / OM5
Veličina vlakana	50/125 μm
Valna duljina	850 / 1300 nm
Priključak	MPO / MTP
Spol	Muško / Žensko
Polaritet	Tip A/Tip B/Tip C
Broj vlakana	8 / 12 / 24 / 48 / 72 / 144
Vrsta kabela	Okrugla / mikro-distribucija / vrpca
Jakna	LSZH / PVC / OFNP
Radna temperatura	-20 stupnjeva do +70 stupnjeva
Testiranje	IL / RL / 3D interferometrija / Kraj-pregled lica
Mogućnosti usklađenosti	RoHS / REACH / CE / UL / CPR, gdje je primjenjivo

Stvarne dostupne konfiguracije i oznake sukladnosti ovise o odabranoj konstrukciji kabela i zahtjevima projekta.

OM3, OM4 & OM5 opcije višemodnih vlakana

Naši kabeli s višemodnim vlaknima MPO/MTP koriste višemodna vlakna od 50/125 μm i dostupni su u razredima OM3, OM4 i OM5 za različite mrežne arhitekture velike-brzine.

Vrsta vlakana	Tipična uporaba	Ključno razmatranje
OM3	Veze kratkog{3}}dometa 10G/40G/100G	Tro-učinkovita višemodna opcija za uspostavljene mreže podatkovnih centara
OM4	Veze podatkovnog centra brzine 40G/100G-i veće	Veća propusnost i duži podržani doseg od OM3
OM5	Velike-brze multimodne i SWDM aplikacije	Širokopojasno višemodno vlakno za prijenos više-valnih duljina

Stvarna udaljenost prijenosa ovisi o primopredajniku, brzini prijenosa, proračunu optičke veze i primjenjivom mrežnom standardu. Možemo pregledati kompletnu konfiguraciju prije proizvodnje.

Base-8 & Base-12 MPO/MTP konfiguracije

MPO/MTP višemodni sklopovi mogu se konfigurirati za različite -arhitekture vlakana visoke gustoće, uključujući sustave Base-8 i Base-12.

Baza-8:8-arhitektura prijenosa vlaknima koja se obično koristi s paralelnim-optičkim aplikacijama i povezivanjem podatkovnog centra velike brzine.

Baza-12:12-konfiguracija vlakana široko se koristi u strukturnom kabliranju i okosnim sustavima visoke gustoće.

MPO/MTP konektor, spol i polaritet

Isporučujemo MPO/MTP sklopove s različitim konfiguracijama konektora koji odgovaraju zahtjevima cjelovite veze.

Spojnica Spol

Muški:Konektor s klinovima za vođenje

Žena:Konektor bez vodilica

Potreban spol ovisi o opremi za parenje, kaseti, adapteru, prtljažniku ili arhitekturi krpanja.

Polaritet

Dostupne konfiguracije polariteta uključuju:

Tip A:Ravno-mapiranje vlakana

Tip B:Obrnuto mapiranje vlakana

Vrsta C:Uparite-preslikavanje preokrenutih vlakana

Polaritet treba odrediti zajedno s primopredajnikom i komponentama za spajanje kako bi se osiguralo ispravno usmjeravanje vlakana za odašiljanje/prijem.

Mogućnosti konstrukcije kabela i omotača

MPO/MTP višemodni sklopovi dostupni su u različitim konstrukcijama kabela i opcijama omotača za visoke-kabliranje podatkovnog centra i zahtjeve instalacije.

Okrugli kabel

Konstrukcija-opće namjene za aplikacije za spajanje i krpanje

Mikro-razvodni kabel

Manji profil kabela za-usmjeravanje velike gustoće i-prostorno ograničene instalacije

Trakasti kabel

Konstrukcija vrpce s više-vlakana za-broj sklopova

LSZH

Opcija plašta s niskim-dimom,-bez halogena za instalacije sa posebnim sigurnosnim zahtjevima

PVC

Standardna opcija plašta za primjenjive unutarnje instalacije

OFNP

Plenum-ocjenjena konstrukcija za instalacije koje zahtijevaju performanse OFNP kabela

Duljina kabela, broj vlakana, promjer kabela, tip plašta i drugi detalji konstrukcije odabiru se prema potrebnoj konfiguraciji sklopa MPO/MTP.

Opcije standardnog-gubitka i niskog{1}}gubitka

Kabeli s višemodnim vlaknima MPO/MTP nude se u verzijama sa standardnim-gubicima i niskim-gubicima, što omogućuje usklađivanje različitih zahtjeva za gubitke konektora s proračunom optičke veze.

Konfiguracija	Tipična uporaba
Standardni-gubitak	Opći podatkovni centar i veze s višemodnim vlaknima-visoke gustoće
Nizak-gubitak	Brze-veze gdje gubitak unesenog konektora ima veći utjecaj na ukupni proračun veze

Optički parametri: uneseni gubitak (IL), povratni gubitak (RL), slabljenje vlakana i geometrija krajnje-površine konektora.
Sklopovi s-niskim gubicima dostupni su s odabranim konfiguracijama konektora MPO/MTP i vrstama vlakana. Navedena ograničenja IL/RL potvrđuju se prema konfiguraciji kabela i zahtjevima projekta.

Prijave

Kabeli s višemodnim vlaknima MPO/MTP primarno se koriste za optičko povezivanje velike-kratkog{1}}dometa velike gustoće, uključujući:

Podatkovni centri poduzeća
Objekti računalstva u oblaku
Računalna -okruženja visokih performansi (HPC).
Interkonekcije poslužitelja i preklopnika
Strukturirano kabliranje-visoke gustoće
Okosnica podatkovnog centra i distribucijske veze

Konfiguracija kabela odabire se prema optičkim modulima, arhitekturi regala, broju vlakana i potrebnoj udaljenosti prijenosa.

Proizvodne mogućnosti

DIMI Fiber proizvodi MPO/MTP kabele s višemodnim vlaknima i sklopove optičkih kabela putem integriranog sklopa konektora, preciznog završetka vlakana, obrade kabela, optičkog ispitivanja i završne inspekcije. Naše proizvodne mogućnosti podržavaju standardne MPO/MTP konfiguracije kao i projekt-specifične sklopove višemodnih vlakana.

Automatizirana i precizna-potpomognuta priprema vlakana, cijepanje, poliranje i sklapanje konektora
Kontrolirano stvrdnjavanje epoksida za završetak konektora
Obloga kabela i konstrukcija kabela za različite zahtjeve instalacije
Podrška za proizvodnju za više{0}}sklopove vlakana i različite MPO/MTP konfiguracije

Optička inspekcija i testiranje

Svaki gotovi MPO/MTP sklop može se testirati prema naručenoj konfiguraciji prije otpreme.

Test/Inspekcija	Svrha	Dokazi o kupcu
Ispitivanje unesenih gubitaka	Provjerite optički gubitak spojenog sklopa	Rezultat IL testa
Testiranje povratnih gubitaka	Provjerite performanse optičke refleksije	Rezultat RL testa
3D interferometrija	Provjerite MPO/MTP čeonu-geometriju	Zapisnik o pregledu geometrije
Kraj-pregleda lica	Otkrijte onečišćenje, ogrebotine, strugotine i druge nedostatke	Rezultat inspekcije
Polaritet / mapiranje vlakana	Provjerite slijed i polaritet vlakana	Zapis mapiranja vlakana
Završna QC inspekcija	Potvrdite konfiguraciju kabela prema narudžbi	Završni inspekcijski zapisnik

Izvješća o ispitivanju i zapisnici o inspekciji mogu se dostaviti prema zahtjevima projekta.

Proizvodnja kabela s višemodnim vlaknima MPO/MTP po narudžbi

Proizvodimo višemodne kabelske sklopove MPO/MTP prema nacrtima, BOM-ovima, uzorcima ili tehničkim specifikacijama.
Prilagodba može uključivati:

OM3 / OM4 / OM5 vlakna
8–144 konfiguracije vlakana
Duljina kabela
Vrsta i spol konektora
Tip A / B / C polariteta

Konstrukcija kabela i materijal plašta
Izvlačenje-kompleta za oči
Boja jakne
Označavanje proizvoda i crtični kod
Pojedinačna izvješća o ispitivanju

Za projektne narudžbe kupci mogu dostaviti model primopredajnika, postojeće specifikacije kabela, crtež sustava ili BOM za pregled konfiguracije prije proizvodnje.

FAQ

P: Možete li dati uzorke prije narudžbe za proizvodnju?

O: Da. Moguće je organizirati narudžbe uzoraka kako bi se provjerilo uklapanje konektora, konstrukcija kabela, konfiguracija vlakana, optička izvedba i kompatibilnost s postojećom opremom kupca prije veće proizvodne narudžbe.

P: Koje su vam informacije potrebne za ponudu MPO/MTP kabela s višemodnim vlaknima?

O: Osnovna ponuda obično zahtijeva potrebnu količinu, duljinu kabela, konfiguraciju vlakana, konfiguraciju konektora i konstrukciju kabela. Za-specifične narudžbe za projekt, pružanje modela primopredajnika, BOM-a, crteža ili postojećeg uzorka kabela omogućuje nam točniji pregled konfiguracije.

P: Možete li uskladiti postojeći MPO/MTP kabel?

O: Da. Postojeći kabel, oznaka proizvoda, crtež ili uzorak mogu se koristiti kao referenca za reprodukciju. Možemo pregledati konfiguraciju konektora, mapiranje vlakana, konstrukciju kabela, dimenzije i druge prepoznatljive specifikacije prije potvrde proizvodnje.

P: Mogu li se pojedinačni kabeli označiti i pratiti?

O: Da. Oznake proizvoda, brojevi dijelova, crtični kodovi, serijski brojevi i drugi identifikacijski zahtjevi mogu se ugraditi u sklop kabela gdje je potrebno. Zapisi o ispitivanju također se mogu povezati s navedenom identifikacijom proizvoda.

P: Kako se sklopovi kabela MPO/MTP pakiraju za međunarodnu otpremu?

O: Pakiranje se može konfigurirati prema duljini kabela, broju vlakana, zahtjevima za zaštitu konektora i načinu dostave. Čelne strane konektora zaštićene su tijekom pakiranja kako bi se smanjio rizik od kontaminacije ili mehaničkog oštećenja tijekom transporta.

P: Možete li isporučiti kabele prema našoj BOM ili specifikaciji projekta?

O: Da. Proizvodnja temeljena-na BOM-u dostupna je za projektne narudžbe. Isporučena specifikacija može se pregledati prije proizvodnje kako bi se potvrdila potrebna konfiguracija kabela, količine, označavanje i drugi zahtjevi za kupnju.

P: Koje je tipično vrijeme isporuke za narudžbe MPO/MTP kabela?

O: Vrijeme isporuke ovisi o konfiguraciji kabela, broju vlakana, vrsti konektora, količini, zahtjevima testiranja i trenutnom rasporedu proizvodnje. Potvrđeno vrijeme isporuke dobiva se nakon pregleda tehničke konfiguracije i količine narudžbe.

P: Možete li dostaviti dokumentaciju uz pošiljku?

O: Dokumentacija se može dostaviti u skladu sa zahtjevima narudžbe, uključujući specifikacije proizvoda, rezultate optičkih testova, zapise inspekcije, informacije o pakiranju i druge dogovorene dokumente o kvaliteti.
