MPO/MTP jednomodni optički kabel

Jedno{0}}modalni sklopovi optičkih kabela MPO/MTP za optičko povezivanje visoke-gustoće, proširene udaljenosti prijenosa i paralelno optičko povezivanje. Dostupan u konfiguracijama Base-8 i Base-12, s opcijama od 8-, 12-, 16- i 24-vlakna, konfiguracijama APC konektora, polaritetom tipa A/B/C i standardnim, niskim i ultra niskim gubicima.

Niski gubici OS2 MPO vlaknasti kabel
OS2 MPO fiber kabel s niskim gubicima tvornički je-završen jedno-sklop vlakana koji koristi OS2 9/125 μm vlakna i MPO/MTP-kompatibilne multi-vlaknaste konektore, s konektorom i konfiguracijom...

vidi više

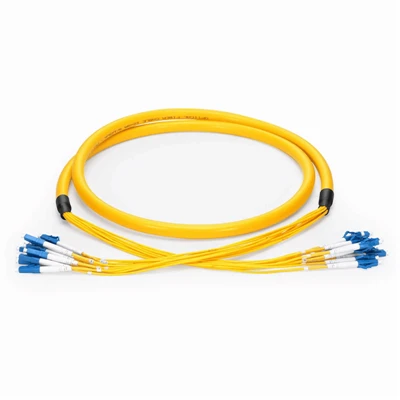

Jednomodni optički kabel od MPO do LC
Jednomodni optički kabel MPO u LC tvornički je-završen OS2 sklop koji pretvara više{2}}vlaknasto MPO/MTP sučelje u pojedinačne LC dvostruke veze.

vidi više
MPO Single Mode Patch kabel
MPO Single Mode Patch Cord je tvornički-terminirani multi-optički sklop koji koristi OS2 single{3}}mode vlakna i MPO/MTP-kompatibilna konektorska sučelja na oba kraja.

vidi više
MPO jednomodni magistralni kabel
MPO jednomodni magistralni kabel je tvornički-terminirani više-sklop optičkih vlakana koji koristi OS2 jedno{3}}modno vlakno i MPO/MTP-kompatibilne konektore na oba kraja.

vidi više

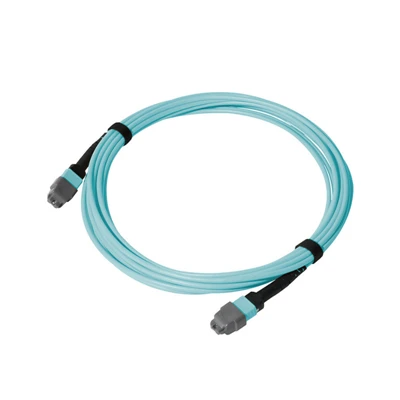

OS2 MTP jednomodni optički kabel
OS2 MTP jednomodni optički kabel tvornički je-završen MTP/MPO sklop magistrale koji koristi OS2 9/125 μm jedno-vlakno, s više-konektorima vlakana na oba kraja za izravnu vezu između kompatibilnih...

vidi više
OS2 MPO jednomodni optički kabel
OS2 MPO jednomodni optički kabel je tvornički-terminirani više-sklop optičkih vlakana za povezivanje jednomodnih vlakana-visoke-gustoće-u podatkovnim centrima, telekomu i drugim okruženjima...

vidi više

Mogućnosti specifikacije jednomodnog optičkog kabela

Naši MPO/MTP jedno-modalni kabeli koriste OS2 jedno-modno vlakno za optičke veze gdje su udaljenost prijenosa, uneseni gubici i-kontrola proračuna veze ključni.

Specifikacija	Mogućnosti
Vrsta vlakana	OS2 jednomodni
Vlaknasta kvaliteta	G.652.D / G.657.A1 / G.657.A2
Broj vlakana	8 / 12 / 16 / 24 vlakana
Osnovna konfiguracija	Baza-8 / Baza-12
Radna valna duljina	1310 / 1550 nm
WDM raspon	1270–1330 nm opcije prema primjeni
Polaritet	Tip A/Tip B/Tip C
Radna temperatura	-20 stupnjeva do +70 stupnjeva

G.657.A1 i G.657.A2 vlakna-neosjetljiva na savijanje dostupna su za usmjeravanje velike-gustoće gdje je potrebno uzeti u obzir smanjeni radijus savijanja i prostorna ograničenja kabela-.

Standardna, izvedba s niskim-gubicima i ultra{1}}niskim-gubicima

Jedno-modalni sklopovi MPO/MTP dostupni su u različitim stupnjevima-gubitaka umetanja kako bi se prilagodili različitim proračunima optičkih veza.

Ocjena izvedbe	Maksimalni uneseni gubitak
Standard	Manje od ili jednako 0,70 dB
Mali gubitak	Manje ili jednako 0,35 dB
Ultra{0}}niski gubici (ULL)	Manje ili jednako 0,25 dB

Potreban stupanj gubitka treba odabrati prema specifikaciji primopredajnika, broju spojenih veza, udaljenosti prijenosa i raspoloživom proračunu optičke snage. ULL konfiguracije dostupne su za sustave gdje gubitak konektora ima veći utjecaj na ukupni proračun veze.

Base-8 & Base-12 MPO/MTP konfiguracije

Arhitekture Base-8 i Base-12 podržavaju različita sučelja za prijenos paralelnih vlakana i opreme.

Osnovni-8 Jedinstveni Način MPO

Base-8 konfiguracije dostupne su za optičke sustave koji koriste 8-optička paralelna sučelja i prikladne su za arhitekture visoke gustoće povezane s novijim optičkim povezivanjem velike brzine.
Dostupne konfiguracije uključuju:

MPO/MTP sklopovi od 8 vlakana
Muški ili ženski konektori
Polaritet tipa A / tipa B / tipa C
Konfiguracije APC konektora
Standardna izvedba s niskim-gubicima i ULL
Prilagođene duljine i konstrukcije kabela

Base-12 jedinični način MPO

Konfiguracije Base-12 omogućuju povezivanje s 12 vlakana za uspostavljene arhitekture MPO/MTP kabliranja i glavne aplikacije visoke gustoće.
Dostupne konfiguracije uključuju:

MPO/MTP sklopovi od 12 vlakana
Sklopovi od 24 vlakna koriste dva sučelja od 12 vlakana
Muški ili ženski konektori
Polaritet tipa A / tipa B / tipa C
APC konfiguracije
Standardne opcije i opcije s-niskim gubicima

MPO/MTP konektor i kompatibilnost polariteta

Jedno-modalne MPO/MTP veze zahtijevaju ispravan spol konektora, mapiranje vlakana, polaritet i konfiguraciju krajnje-strane.

Tip A:Ravno-mapiranje vlakana

Tip B:Obrnuto mapiranje vlakana

Vrsta C:Uparite-preslikavanje preokrenutih vlakana

Muški:Instalirane vodilice

Žena:Vodilice izostavljene

APC:Konfiguracija fizičkog kontakta pod kutom od 8 stupnjeva za primjenjiva jedno-modna sučelja

Za zamjenske kabele ili projektne narudžbe, model opreme, specifikacija sučelja, postojeći uzorak kabela, crtež ili mapiranje vlakana mogu se osigurati za provjeru konfiguracije.

MPO/MTP jednomodna konstrukcija kabela

Dostupne su različite konstrukcije kabela za prostor instalacije, usmjeravanje i mehaničke zahtjeve.

Izgradnja kabela	Tipični zahtjev
Okrugli kabel	Općenito strukturirano kabliranje i usmjeravanje opreme
Ravna vrpca	Paralelni raspored vlakana visoke-gustoće
Mikro kabel	Smanjen promjer kabela i ograničen prostor za usmjeravanje

Opcije jakne uključuju LSZH, OFNP, OFNR i PVC, ovisno o zahtjevima za ugradnju i primjenjivim lokalnim propisima.

Jednomodni u odnosu na višemodni MPO/MTP

Primarna razlika između ove kategorije i kabela s višemodnim vlaknima MPO/MTP je optičko vlakno i arhitektura prijenosa.

Artikal	MPO/MTP pojedinačni način rada	MPO/MTP višemodni
Vlakno	OS2	OM3 / OM4 / OM5
Veličina jezgre	9/125 μm	50/125 μm
Tipična valna duljina	1310 / 1550 nm	850 nm
Doseg prijenosa	Daleko-udaljenost	Kraća-udaljenost
Tipična uporaba	Okosnica, DCI, telekom, inter{0}}gradnja	Veze s kratkim{0}}dometom podatkovnog centra
Sučelje-brze brzine	Jedno-modalni DR/FR i srodni sustavi	Višemodni SR sustavi

Odaberite single mode kada oprema specificira OS2 vlakno, veza zahtijeva prošireni domet ili dostupni optički proračun zahtijeva karakteristike single mode prijenosa.

MPO/MTP jednomodne kabelske aplikacije

Međusobno povezivanje podatkovnog centra

OS2 MPO/MTP sklopovi visoke-gustoće za veze između podatkovnih dvorana, područja distribucije mreže i optičkih veza većeg{2}}dometa.

400G / 800G optička povezivost

Baza-8 i druge paralelne-konfiguracije vlakana za kompatibilne arhitekture optičkih primopredajnika velike brzine.

Telekom i mreže operatera

MPO/MTP povezivost za jedno-glavnu okosnicu i distribucijske sustave vlakana visoke-gustoće.

WDM i paralelni optički sustavi

Jedno-modalni sklopovi koji podržavaju optičke sustave koji koriste 1310 nm, 1550 nm ili primjenjive WDM raspone valnih duljina.

Međuzgradske optičke veze

Unaprijed{0}}prekinuta povezivost jednog-moda za veze između zgrada, soba s opremom i mrežnih distribucijskih točaka.

Optičko ispitivanje i provjera kvalitete

Svaki MPO/MTP single{0}}sklop kabela može se provjeriti u odnosu na specificiranu optičku i fizičku konfiguraciju prije otpreme.

Gubitak unosa i povratni gubitak:Testirano na određenim valnim duljinama, uključujući 1310 nm i 1550 nm.

3D interferometrijska inspekcija:Provjerava visinu vlakna, radijus zakrivljenosti, pomak vrha i geometriju prstena.

Kraj-pregleda lica:Provjerava ima li ogrebotina, udubina, kontaminacije i drugih-ostalih nedostataka.

Provjera polariteta:Potvrđuje mapiranje vlakana tipa A, B ili C.

Konačna provjera konfiguracije:Provjerava broj vlakana, vrstu konektora, spol, polaritet, konstrukciju kabela, duljinu i označavanje.

Dokumentacija o testiranju-na razini serije može se osigurati prema zahtjevima projekta i narudžbe.

Naše prednosti u proizvodnji MPO/MTP kabela

50,000+ m² proizvodnih pogona

Više od 50.000 m² proizvodnog prostora podržava namjenska područja za sklapanje optičkih kabela, proizvodnju konektora, izradu hardvera i završno testiranje.

ISO-certificirano upravljanje kvalitetom

Certifikati ISO 9001:2015, ISO 14001 i TL 9000 pružaju dokumentirani okvir upravljanja kvalitetom za proizvodnju i kontrolu kvalitete.

50+ Inženjeri i tehničari

Više od 50 inženjera i tehničara podržava razvoj proizvoda, poboljšanje procesa, izradu prototipova i prilagođena rješenja optičkih vlakana.

Fleksibilni proizvodni kapacitet

Godišnji kapacitet od preko 2 milijuna sklopova konektora, 500.000 metara optičkog kabela, 100.000 razvodnih kutija i 200.000 hardverskih dodataka podržava i masovnu proizvodnju i narudžbe po narudžbi.

Često postavljana pitanja

P: Koja se vlakna koriste u MPO/MTP jedno-modnim kabelima?

O: Standardna vrsta vlakna je OS2 single-mode, s opcijama G.652.D, G.657.A1 i G.657.A2 koje su dostupne prema aplikaciji.

P: Je li MPO/MTP single-mode obično APC?

O: APC se obično specificira za jedno-modalne MPO/MTP aplikacije gdje optičko sučelje zahtijeva fizički kontakt pod kutom i veće performanse povratnog-gubitka. Poliranje konektora mora odgovarati sučelju opreme.

P: Što je Base-8 MPO kabel?

O: Base-8 MPO kabel koristi arhitekturu sučelja od 8 vlakana i koristi se s optičkim sustavima dizajniranim za paralelno povezivanje od osam vlakana.

P: Koja je razlika između MPO kabela s niskim-gubicima i ultra-niskim-gubicima?

O: Konfiguracije s niskim-gubicima osiguravaju uneseni gubitak do navedene granice niskog{1}}gubitka, dok ULL konfiguracije ciljaju na nižu vrijednost-gubitka, kao što je manje od ili jednako 0,25 dB. Odgovarajuća ocjena ovisi o proračunu veze sustava.

P: Mogu li se G.657.A2 vlakna koristiti u MPO/MTP kabelima?

O: Da. G.657.A2 jedno-modno vlakno-neosjetljivo na savijanje može se odrediti tamo gdje je potrebno usmjeravanje velike-gustoće ili čvršće upravljanje savijanjem.

P: Možete li ponuditi prilagođene MPO/MTP single{0}}mode kabele?

O: Da. Broj vlakana, konfiguracija baze, polaritet, spol konektora, duljina kabela, stupanj gubitka, konstrukcija kabela, omotač, označavanje i pakiranje mogu se odrediti prema zahtjevima projekta.
