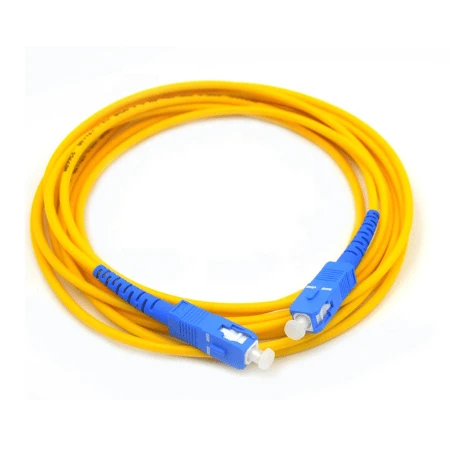

Dimi Single Mode Fiber Optic Pigtail je tvornički-završeni sklop optičkih vlakana s konektorskim krajem i golim-krajom vlakana za spajanje fuzijom. Dizajniran je za trajni završetak vlakana.
Pigtail je dostupan s G.652D, G.657A1 ili G.657A2 jednomodnim vlaknom i može se isporučiti sa SC, LC, FC, ST, E2000 i drugim konfiguracijama konektora. Poliranje konektora, promjer vlakana, duljina kabela, materijal omotača i označavanje mogu se odrediti za različite zahtjeve mreže i instalacije.
Tehničke specifikacije
|
Artikal |
Specifikacija |
|
Vrsta vlakana |
Single Mode |
|
Fiber Standard |
G.652D, G.657A1, G.657A2 |
|
Veličina vlakana |
9/125 μm |
|
Broj vlakana |
Simplex; bojama-kodirani 12-jezgreni setovi |
|
Duljina pigtaila |
1 m, 1.5 m, 2 m, 3 m |
|
Jakna OD |
0,9 mm, 2,0 mm, 3,0 mm |
|
Materijal jakne |
LSZH ili PVC |
|
Boja jakne |
Žuta boja |
|
Konektor poljski |
UPC ili APC |
|
Mogućnosti konektora |
SC, LC, FC, ST, E2000 |
|
Tipični uneseni gubitak |
Manje ili jednako 0,25 dB |
|
Povratni gubitak |
UPC Veći ili jednak 45 dB; APC Veći ili jednak 60 dB |
Konfiguracija konektora i vlakana
Konektorski kraj odabire se prema adapteru, patch panelu ili optičkoj opremi koja se koristi u mreži korisnika. Dostupne konfiguracije uključuju:
SC/UPC i SC/APC za konvencionalne distribucijske i pristupne mreže.
LC/UPC i LC/APC za krpanje velike-gustoće i kompaktnu opremu.
FC/UPC i FC/APC za aplikacije koje zahtijevaju sučelje konektora s navojem.
ST i E2000 za određene naslijeđene sustave ili-specifične za projekte.
UPC i APC nisu zamjenjive opcije poliranja. APC pruža nižu stražnju-razinu refleksije i obično se odabire za sustave gdje je povratni gubitak posebno važan.
Za stranu vlakana, G.652D je prikladan za opći jedno-modalni prijenos, dok se G.657A1/A2 može odabrati tamo gdje su potrebne poboljšane performanse savijanja. Jednostavna struktura od 0,9 mm prikladna je za kompaktno usmjeravanje i pojedinačne aplikacije-spajanja.
Prijave
Dimi Single Mode Fiber Optic Pigtails koriste se tamo gdje je potrebna trajna fuzija{0}}spojena vlaknasta veza, uključujući:
ODF i okviri za distribuciju vlakana za završetak vlakana i krpanje.
Zatvarači za spajanje vlakana za organiziranje i završavanje ulaznih i izlaznih vlakana.
FTTH/FTTx distribucijski sustavi za-stranu pretplatnika i upravljanje pristupnom{1}}mrežom vlaknima.
Fiber priključne kutije i zidne-kutije gdje je potrebno kompaktno usmjeravanje vlakana.
Podatkovni centri i poslovne mreže za završetak jednomodnog vlakna-visoke gustoće-.
CATV i telekomunikacijske mreže koje zahtijevaju stabilne optičke veze.
Projekti popravka i proširenja mreže u kojima se postojeća vlakna moraju prekinuti ili ponovno{0}}završiti.
Goli-kraj vlakna spojen je-fuzijom na dolazno optičko vlakno, dok se spojeni kraj instalira u odgovarajući adapter ili port opreme.
Prilagodba i OEM
OEM proizvodnja dostupna je kada projekt zahtijeva ne-standardne zahtjeve za sklapanje ili identifikaciju.
Ovisno o primjeni, proizvodne specifikacije mogu uključivati prilagođene duljine konektora, kombinacije konektora, broj vlakana, boju plašta, označavanje, marku konektora, format pakiranja i zahtjeve-inspekcije koje definira kupac.
Za OEM narudžbe, potrebni standard vlakana, konfiguracija konektora, vrsta poliranja, tolerancije dimenzija, kriteriji optičkih performansi, označavanje i pakiranje trebaju biti potvrđeni u skladu s kupčevim crtežom, specifikacijom ili narudžbenicom prije proizvodnje.
Kontrola i testiranje kvalitete
Kontrola kvalitete usredotočena je na optičku izvedbu, čeonu površinu konektora, dosljednost dimenzija i integritet sklopa svake proizvodne serije.
Tipična inspekcija uključuje:
Testiranje gubitaka umetanja za provjeru gubitka veze prema navedenoj granici prihvatljivosti.
Ispitivanje povratnih gubitaka za performanse UPC/APC konektora.
Pregled čelne-strane konektora za prepoznavanje kontaminacije, ogrebotina, rupa ili geometrijskih nedostataka prije isporuke.
Provjera kontinuiteta vlakana i polariteta gdje je primjenjivo.
Dimenzionalna inspekcija duljine spojnice, promjera plašta i konfiguracije konektora.
Vizualni pregled i pregled sklopa kućišta konektora, prtljažnika, usmjeravanja vlakana i pakiranja.
Svaka se pošiljka može isporučiti u skladu s dogovorenom specifikacijom proizvoda i zahtjevima inspekcije.
FAQ
P: Mogu li naručiti uzorke prije masovne narudžbe?
O: Da. Uzorci su dostupni za specifikaciju i provjeru sklopa prije masovne proizvodnje. Zahtjevi za uzorke trebaju navesti konektor, vrstu poliranja, konfiguraciju vlakana, duljinu i količinu.
P: Mogu li se različite konfiguracije pigtaila kombinirati u jednoj narudžbi?
O: Da. Više konfiguracija može biti uključeno u jednu narudžbenicu, kao što su različite vrste konektora, duljine ili zahtjevi za poliranje. Svaku konfiguraciju treba zasebno navesti kako bi se izbjegle greške u proizvodnji i pakiranju.
P: Kako se kikice pakiraju za međunarodnu otpremu?
O: Pigtails su obično povezani ili pojedinačno zaštićeni i pakirani u kartone kako bi se spriječila kontaminacija konektora, savijanje vlakana i mehanička oštećenja tijekom rukovanja. Izvozno pakiranje i označavanje mogu se odrediti za skupne narudžbe.
P: Koji se dokumenti mogu dostaviti uz narudžbu?
O: Tipična komercijalna dokumentacija uključuje komercijalnu fakturu, popis pakiranja i dokumente za otpremu. Dokumentacija o inspekciji ili ispitivanju može se osigurati kada to zahtijeva narudžbenica ili dogovorena specifikacija kvalitete.
P: Kako osiguravate dosljednost između različitih proizvodnih serija?
O: Proizvodnja se kontrolira prema potvrđenim specifikacijama proizvoda i kriterijima inspekcije za svaku narudžbu. Za ponovljene kupnje, zadržavanje odobrenog uzorka ili specifikacije kao reference pomaže u održavanju dosljednosti konfiguracije između serija.
P: Možete li podržati pregled-treće strane prije otpreme?
O: Da. Pregled-treće strane može se organizirati prije otpreme ako to kupac zahtijeva. Opseg inspekcije, metoda uzorkovanja, kriteriji prihvaćanja i troškovi inspekcije trebaju biti dogovoreni prije proizvodnje ili otpreme.
P: Koje su informacije potrebne za potvrdu kompatibilnosti s našom opremom?
O: Navedite opremu ili sučelje adaptera, potrebnu konfiguraciju konektora, specifikaciju vlakana i primjenjive optičke zahtjeve. Za projekte zamjene ili integracije, fotografije, crteži ili postojeći uzorak pletenice mogu pomoći u provjeri potrebne konfiguracije prije proizvodnje.
