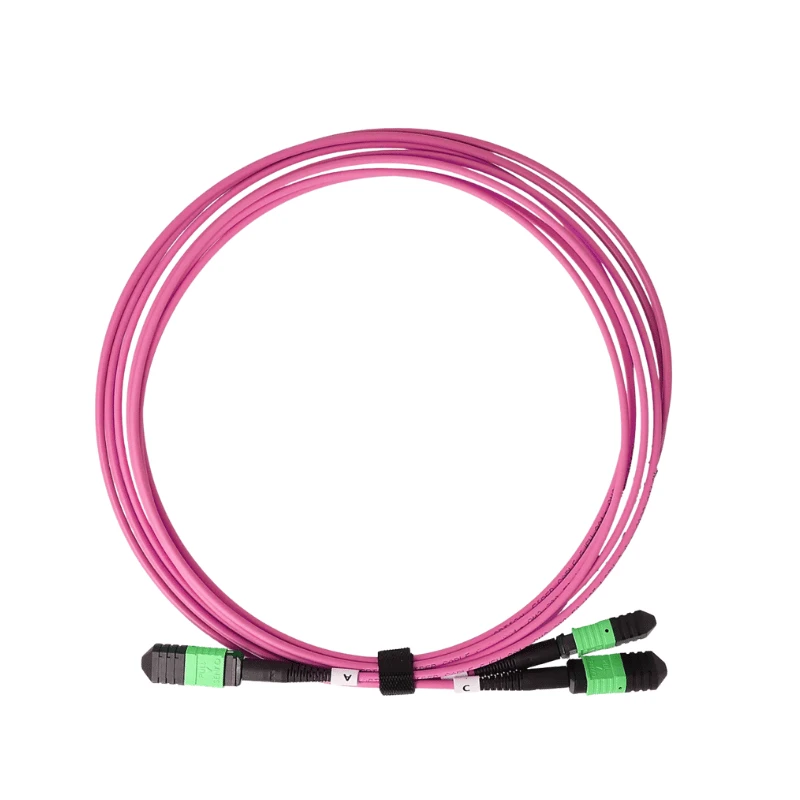

OM4 MPO kabel s višemodnim vlaknima tvornički je-završen, sklop vlakana visoke-gustoće za strukturirano kabliranje u podatkovnim centrima, poslovnim mrežama i kratko{3}}velikobrzinskim-vezama. Upotrebom OM4 50/125 μm višemodnih vlakana i više-vlaknastih MPO konektora, podržava paralelne-optičke aplikacije kao što su 40GBASE-SR4 i 100GBASE-SR4 dok istovremeno smanjuje broj konektora i složenost instalacije u usporedbi s pojedinačno završenim dvostrukim vezama.
Tehničke specifikacije
|
Vrsta vlakana |
OM4 višemodni, 50/125 μm |
|
Broj vlakana |
8, 12, 16, 24 ili 32 vlakna |
|
Valna duljina |
850 / 1300 nm |
|
MPO uneseni gubitak |
Standardno Manje ili jednako 0,70 dB; nizak-gubitak Manji ili jednak 0,35 dB |
|
Povratni gubitak |
Veći ili jednak 20 dB |
|
Promjer kabela |
2,0 mm, 3,0 mm ili prilagođeno |
|
Radna temperatura |
-20 stupnjeva do +70 stupnjeva |
|
Primjenjivi standardi |
IEC 61754-7, TIA-604-5 (FOCIS 5), RoHS, REACH i primjenjivi zahtjevi UL |
Polaritet i opcije spola
Dostupne su konfiguracije polariteta tipa A, tipa B i tipa C:
Tip A:Ravno-mapiranje vlakana
Tip B:Obrnuto mapiranje vlakana
Vrsta C:Uparite-obrnuto mapiranje
MPO konektori se mogu isporučiti kao muški (s vodećim klinovima) ili kao ženski (bez vodećih klinova). Polaritet i spol trebaju biti usklađeni s odgovarajućim kazetama, modulima, primopredajnicima ili sklopovima debla u ciljnom sustavu kabliranja.
Izgradnja kabela
Sklop koristi optička vlakna zaštićena elementima čvrstoće od aramidne pređe i vanjskom ovojni-specifičnom za primjenu. Opcije jakne uključuju LSZH, PVC, OFNR (Riser) i OFNP (Plenum). OM4 kabeli obično se isporučuju u Erika ljubičastoj/magenta ili drugim specificiranim bojama, s prilagođenim bojama plašta i identifikacijom dostupnim za potrebe projekta.
Aplikacije podatkovnog centra
OM4 MPO sklopovi prikladni su za visoko{1}}kabliranje podatkovnih centara velike gustoće, veze-na-sklopke, međuspojne veze s-na-skretnice, okosnice strukturiranih vlakana i projekte migracije mreže pomoću paralelne višemodne optike. OM4 podržava do 150 m za 40GBASE-SR4 i 100GBASE-SR4 pod navedenim uvjetima optičkog sustava.
Ispitivanje i osiguranje kvalitete
Svaki kabelski sklop je tvornički testiran prije otpreme. Provjera kvalitete može uključivati:
- Ispitivanje unesenih i povratnih gubitaka
- 3D interferometarska inspekcija MPO čeone-geometrije
- Mikroskopska provjera če-čelja na kontaminaciju i nedostatke
- Provjera kontinuiteta vlakana i polariteta
- Završni konektor, označavanje i pregled pakiranja
Prilagodba i OEM
OEM/ODM proizvodnja dostupna je za broj vlakana, duljinu kabela, marku/vrstu konektora, spol, polaritet, stupanj umetanja-gubitka, materijal omotača, boju omotača, strukturu kabela, označavanje i pakiranje. Sklopovi za-ušice za povlačenje također se mogu specificirati za instalacije koje zahtijevaju-završene kablove koji se provlače kroz cjevovod ili puteve.
Pakiranje i dostava
Svaki je sklop zasebno zaštićen anti{0}}pakiranjem otpornim na -vlagu i može se isporučiti s izvješćem o tvorničkom ispitivanju. Standardne opcije dostave uključuju DHL, UPS, FedEx, zračni i pomorski prijevoz. Komercijalna dokumentacija može uključivati komercijalne fakture, popise pakiranja i potvrde o podrijetlu prema odredištu i zahtjevima narudžbe.
FAQ
P: Koja se sučelja konektora mogu koristiti s OM4 MPO kabelima od vlakana?
O: MPO/MTP konektori mogu se kombinirati s LC, SC ili drugim konektorskim sučeljima kroz odgovarajuće sklopove za probijanje ili konverziju. Kombinaciju konektora treba specificirati prema priključcima opreme i potrebnoj arhitekturi veze.
P: Kako odabrati potrebnu duljinu MPO kabela?
O: Odredite gotovu duljinu kabela na temelju stvarnog puta usmjeravanja, uključujući udaljenost od-do-stalka ili od-do-opreme. Za strukturirano kabliranje preporučuje se dopuštanje dovoljnog labavog usmjeravanja kako bi se izbjegla pretjerana napetost ili uska savijanja tijekom instalacije.
P: Koje podatke trebam dati kada tražim ponudu za MPO kabel?
O: Upit za kupnju obično treba navesti broj vlakana, duljinu kabela, vrstu MPO-a, spol konektora, polaritet, sučelje konektora, zahtjeve za omotač, stupanj gubitka-umetanja, količinu i zemlju odredišta. Pružanje opreme ili modela primopredajnika također je korisno kada je potrebno provjeriti kompatibilnost.
P: Može li se MPO kabel isporučiti s različitim markama konektora?
O: Da. Marke konektora mogu se specificirati za projekte koji zahtijevaju kompatibilnost s postojećom MTP/MPO infrastrukturom. Sustav spojnih konektora i zahtjevi za ključeve trebaju biti potvrđeni prije proizvodnje, posebno kada se miješaju komponente različitih proizvođača.
P: Jesu li dostupni MPO kabeli za spajanje opreme?
O: Da. MPO-na-LC i druge konfiguracije prijelaza mogu se proizvesti kada se više-vlaknasti MPO trunk treba spojiti na pojedinačne dvostruke priključke opreme. Prije proizvodnje potrebno je potvrditi mapiranje probojnih vlakana zajedno s potrebnim polaritetom.
P: Koje je tipično vrijeme isporuke za narudžbe OM4 MPO kabela?
O: Standardne konfiguracije obično se proizvode unutar 3-7 radnih dana nakon narudžbe i potvrde tehničkih detalja. Veće-količine ili visoko prilagođene narudžbe mogu zahtijevati dodatno vrijeme proizvodnje, koje treba potvrditi prema potrebnom rasporedu isporuke.
P: Je li narudžba uzorka dostupna prije masovne kupnje?
O: Da. Moguće je dogovoriti količine uzoraka za projekte u kojima kupac treba provjeriti prikladnost konektora, polaritet, mapiranje vlakana, dimenzije kabela ili optičku izvedbu prije nego što odobri veću proizvodnu narudžbu. Troškovi uzorka i troškovi dostave obično se navode zasebno.
