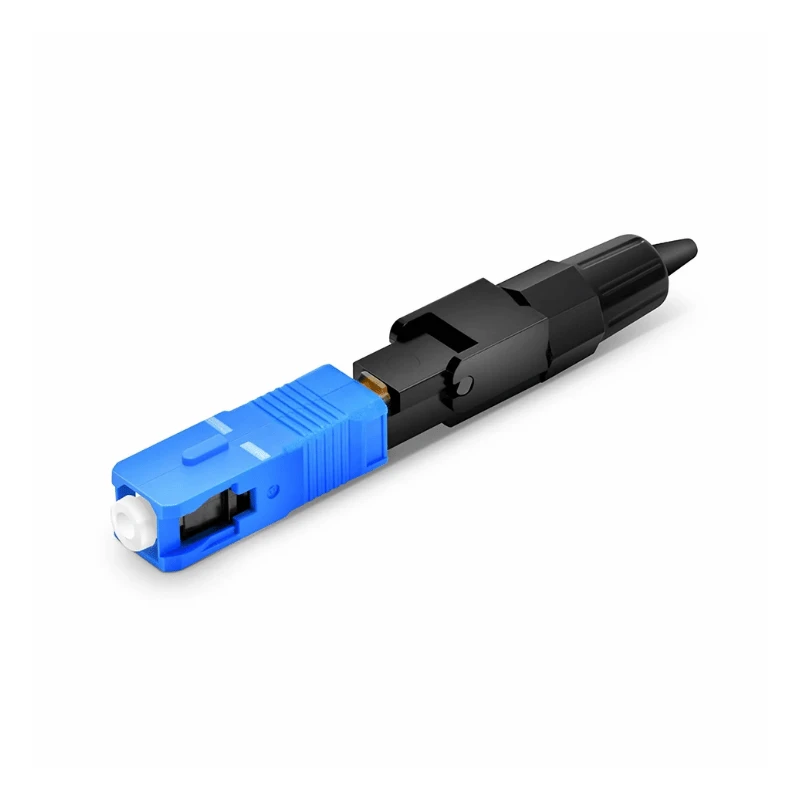

SC UPC konektor za optički kabel tvornički je-sastavljen SC konektor dizajniran za završetak i međusobno povezivanje optičkih kabela s jednom-načinom rada. Koristi keramičku ferulu od 2,5 mm i push-pull spojnu strukturu za stabilno spajanje s kompatibilnim SC adapterima. Standardna konfiguracija prikladna je za jedno-modno vlakno od 9/125 μm i kabel od 2,0 mm, s drugim promjerima kabela i konfiguracijama sklopa dostupnim za potrebe projekta.
Specifikacije konektora
|
Parametar |
Standardna specifikacija |
|
Vrsta konektora |
SC UPC |
|
Način rada s vlaknima |
Pojedinačni-način |
|
Veličina vlakana |
9/125 μm |
|
poljski tip |
UPC |
|
Ferula |
2,5 mm cirkon keramika |
|
Konfiguracija |
Simplex |
|
Promjer kabela |
2,0 mm |
|
Insercijski gubitak |
Manje od ili jednako 0,30 dB |
|
Povratni gubitak |
Veći ili jednak 50 dB |
|
Radna valna duljina |
1310 / 1550 nm |
|
Radna temperatura |
-40 stupnjeva do +75 stupnjeva |
|
Temperatura skladištenja |
-40 stupnjeva do +85 stupnjeva |
|
Trajnost parenja |
Veći ili jednak 500 ciklusa |
|
Kućište |
Visok{0}}polimer |
Struktura i dizajn konektora
Konektor se sastoji od cirkonijeve keramičke čaure, kućišta konektora, komponenata za poravnanje i zatezanja-za rasterećenje. Čahura od 2,5 mm pruža standardizirano sučelje za spajanje SC, dok mehanizam za spajanje na pritisak-povlačenje omogućuje jednostavnu instalaciju i uklanjanje sa SC adaptera.
Krajnja strana UPC-a je polirana kako bi se omogućio fizički kontakt između spojenih površina vlakana i kontrola optičke refleksije. Kućište konektora štiti unutarnju strukturu poravnanja, dok čizma-za rasterećenje naprezanja smanjuje mehaničko naprezanje na prijelazu kabela-na-konektor.
Kompatibilnost vlakana i kabela
Standardna verzija dizajnirana je za 9/125 μm jedno-modno vlakno, uključujući aplikacije tipa OS2-. Za sklopove koji koriste vlakno-neosjetljivo na savijanje, kompatibilnost se također može specificirati prema primjenjivoj ITU-T kategoriji vlakana. ITU-T G.657 pokriva jednomodno vlakno-neosjetljivo-na gubitak-savijanje i kabel koji se posebno koristi u pristupnim i instalacijama visoke gustoće.
Konektor treba odabrati prema načinu rada vlakana, promjeru kabela, sučelju adaptera, vrsti poliranja i okruženju primjene.
Prijave
Telekomunikacijske mreže:Međusobno povezivanje opreme, razdjelnici i prijenosne veze
Ftth/fttx:Optička distribucija i optičke veze-strane pretplatnika
Podatkovni centri:Krpanje i povezivanje opreme gdje su navedena sc sučelja
Mreže poduzeća:Okosnica i vlakna-za-veze zgrada
Catv i emitiranje:Distribucija optičkog signala i međusobno povezivanje opreme
Industrijske mreže:Svjetlovodne veze u automatizaciji i komunikacijskim sustavima gdje je prikladna specifikacija okoliša
Sučelje sc push-pull posebno je praktično za aplikacije koje zahtijevaju čestu instalaciju i uklanjanje konektora.
Prilagodba / OEM
Za OEM i projektne narudžbe, konektor se može konfigurirati prema zahtjevima, uključujući:
SC UPC simplex ili duplex konfiguracija
0,9 mm, 2,0 mm, 3,0 mm ili specificirani promjer kabela
OS1/OS2 jedno-modno ili određeno višemodno vlakno
PVC, LSZH ili drugi specificirani omotač kabela
Standardna ili prilagođena duljina kabela
Boja konektora i prtljažnika
Boja konektora i prtljažnika
Za masovnu proizvodnju, primjenjivi crtež, optičke specifikacije, konstrukciju kabela, zahtjeve tolerancije i kriterije inspekcije treba potvrditi prije masovne proizvodnje.
Inspekcija i testiranje
Svaku proizvodnu seriju treba provjeriti prema odobrenoj specifikaciji proizvoda prije otpreme. Ključne stavke inspekcije uključuju:
Če-čeoni pregled:Kontaminacija, ogrebotine, krhotine i nedostaci poliranja
Ispitivanje unesenih gubitaka:Provjera prema navedenoj maksimalnoj vrijednosti
Ispitivanje povratnih gubitaka:Provjera performansi upc back-odraza
Kontrola prstena i dimenzija:Kritično sučelje i dimenzije sklopa
Pregled sklopa-kabel-priključka:Stanje prtljažnika, kućišta, stezanja i{0}}rasterećenja
Ispitivanje parenja/izdržljivosti:Provjera izvedbe konektora nakon ponovljenog spajanja gdje je to potrebno
Ispitivanje utjecaja na okoliš:Ispitivanje temperature ili vlažnosti kada to zahtijeva specifikacija projekta
Za OEM narudžbe, dodatna mehanička, ekološka ili optička ispitivanja mogu se definirati u skladu s kupčevom primjenjivom specifikacijom ili standardom ispitivanja. Dimenzije sučelja konektora trebaju se kontrolirati u skladu s primjenjivim zahtjevima obitelji IEC 61754-4 SC.
FAQ
P: Možete li dati uzorke prije skupne narudžbe?
O: Da. Uzorci se mogu osigurati za kvalifikaciju prije masovne proizvodnje. Specifikacije uzorka treba potvrditi unaprijed, uključujući konfiguraciju konektora, konstrukciju vlakana, duljinu kabela i zahtjeve za označavanje.
P: Koje je uobičajeno vrijeme isporuke za skupne narudžbe?
O: Vrijeme isporuke narudžbe sastoji se od 7-14 dana za obradu i 20-30 dana za otpremu. Stvarni datum dolaska ovisi o odredištu, načinu slanja i carinjenju. Za hitne ili-velike narudžbe, raspored isporuke treba potvrditi prije postavljanja narudžbe.
P: Koji su uvjeti otpreme i isporuke dostupni za međunarodne narudžbe?
O: Narudžbe se mogu slati pod uvjetima EXW, DAP ili DDP, ovisno o odredištu i zahtjevima narudžbe. EXW je prikladan kada kupac organizira prijevoz, dok DAP/DDP može pojednostaviti dostavu od-do-vrata. Prilikom traženja ponude potrebno je potvrditi primjenjivi način otpreme i Incoterm.
P: Kako se sklopovi SC UPC konektora pakiraju za izvoz?
O: Standardni sklopovi pakirani su u zaštitne PE vrećice ili kartone, s dodatnim odvajanjem ili jastučićima koji se koriste za sprječavanje kontaminacije konektora, deformacije kabela i mehaničkih oštećenja tijekom transporta.
P: Možete li osigurati dokumentaciju za inspekciju kvalitete i ulaznu kontrolu robe?
O: Da. Standardna dokumentacija o opskrbi može uključivati specifikacije proizvoda, popise pakiranja i zapise o inspekciji. Izvješća o inspekciji, potvrde o sukladnosti ili drugi dokumenti o kvaliteti mogu se organizirati ako je navedeno u narudžbenici.
P: Mogu li se SC UPC konektori isporučiti i za patch kabele i za sklopove pigtaila?
O: Da. Konektor se može isporučiti kao dio sklopova unaprijed-završenih vlakana, uključujući konfiguracije spojnog kabela i pigtaila, pod uvjetom da su potrebna konstrukcija kabela i raspored završetka potvrđeni prije proizvodnje.
P: Možete li isporučiti SC APC umjesto SC UPC?
O: SC APC drugačija je polirana konfiguracija i ne smije se zamijeniti za SC UPC bez potvrde zahtjeva sustava. Ako je potreban APC završetak, to treba posebno navesti u narudžbenici tako da se konektor i spojno sučelje isporučuju kao kompatibilna konfiguracija.
P: Možete li podržati pregled-treće strane prije otpreme?
O: Da. Pregled-treće strane može se organizirati prije otpreme ako to zahtijeva kupac ili projekt. Opseg inspekcije, metoda uzorkovanja, kriteriji prihvaćanja i troškovi inspekcije trebaju biti dogovoreni prije proizvodnje ili otpreme.
