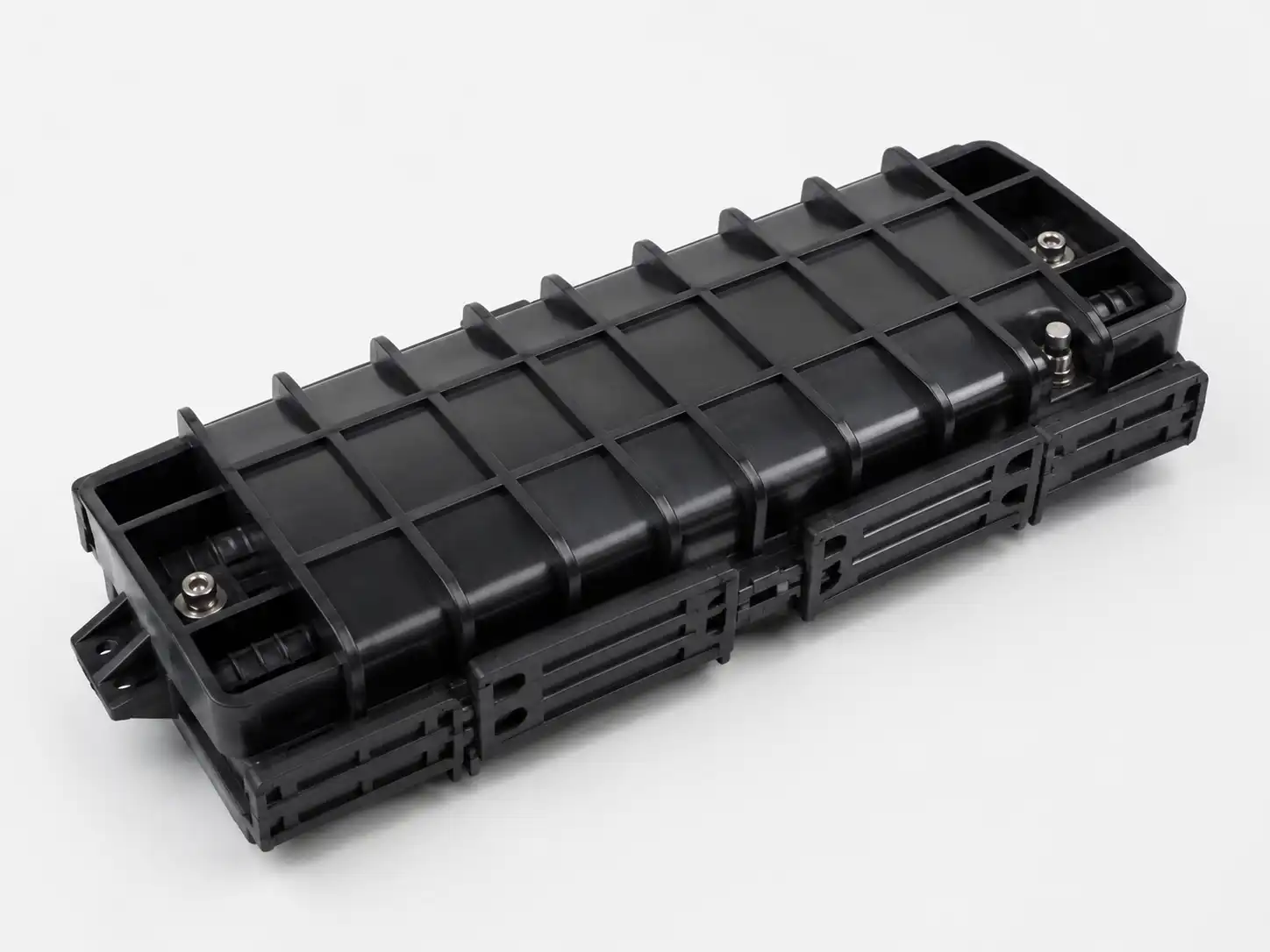

12 Core Horizontal Fiber Optic Splice Closure kompaktno je vanjsko kućište za zaštitu i organiziranje do 12 pojedinačnih-spojeva vlakana u FTTH i izvan-postrojnih mreža. Njegova horizontalna inline struktura prikladna je za zbijanje kabelskih spojnica, točaka grananja i mjesta popravka gdje su prostor i kapacitet spajanja ograničeni. Zatvarač koristi mehaničko brtvljenje koje se može ponovno unijeti i kabelske uvode koji se mogu konfigurirati za praktično održavanje na terenu.
Tehničke specifikacije
|
Specifikacija |
pojedinosti |
|
Vrsta proizvoda |
Vodoravni spojni zatvarač od 12 vlakana |
|
Vrsta zatvaranja |
Horizontalno / inline |
|
Maksimalni kapacitet spajanja |
12 pojedinačnih-spojnica vlakana |
|
Ladica za spajanje |
1 × 12F tacna |
|
Kabelski priključci |
2 ili 4 priključka; 1-in/1-out ili 2-in/2-out |
|
Promjer kabela |
Obično Ø5–13 mm,-ovisno o konfiguraciji |
|
Materijal kućišta |
Inženjerska plastika otporna na UV -; PC / ABS / PP opcije |
|
Metoda brtvljenja |
-Mehaničko brtvljenje koje se može ponovno unijeti |
|
Ocjena zaštite |
Dizajn s oznakom IP68 |
|
Radna temperatura |
−40 stupnjeva do +65 stupnjeva |
|
Standardna boja |
Crna |
Upravljanje strukturom i vlaknima
Zatvarač kombinira zaštitno kućište, sustav za brtvljenje, komponente za-ulaz kabela, ladicu za spajanje,-područje za usmjeravanje vlakana i točke za-čvrstoću-kabela. 12F ladica za spajanje održava spojne rukavce i labavost vlakana organiziranima dok održava kontrolirano usmjeravanje vlakana. Ograničenje kabela izolira vanjske vučne sile od područja spajanja, smanjujući mehaničko naprezanje tijekom instalacije i servisiranja.
Mehanička -struktura koja se može ponovno unijeti omogućuje tehničarima otvaranje kućišta radi pregleda, popravka ili modifikacije mreže bez zamjene kompletnog zatvarača.
Kompatibilnost i instalacija kabela
Prije naručivanja potvrdite broj vlakana, vanjski promjer kabela, količinu-ulaza kabela, konstrukciju kabela, tip-člana snage i potrebnu metodu ugradnje. Ovi parametri određuju odgovarajući priključak i konfiguraciju brtvljenja.
Zatvarač se može isporučiti za zračnu,-montažu na stup/zid, kanal, rupu/šaht, podzemnu i izravnu-ukopanu primjenu, s potrebnim priborom za montažu i brtvljenje. Tijekom instalacije, kabelski omotači i čvrstoće trebaju biti sigurno pričvršćeni prije usmjeravanja vlakana, a minimalni radijus savijanja koji je naveo proizvođač mora se održavati.
Prijave
Tipične primjene uključuju:
FTTH ispuštanje i spajanje distribucije na kompaktnim mrežnim-rubnim točkama
Zračne i{0}}kabelske spojnice montirane na stup gdje je prostor ograničen
Instalacije kanala i otvora za ruke koje zahtijevaju zaštićeno inline spajanje
Točke popravka kabela nakon oštećenja trase ili održavanja
Veze podružnica u ruralnim širokopojasnim mrežama i mrežama zadnje{0}}milje
Vanjske-spojne točke u blizini zgrada i pristupnih čvorova
OEM/ODM i opskrba
DIMI podržava označavanje logotipom OEM-a, prilagođeno pakiranje, boju kućišta, konfiguraciju priključka-za kabel i pribor. Za projektne narudžbe inženjeri mogu pregledati broj vlakana, promjer kabela, okolinu instalacije i zahtjeve za markiranje prije proizvodnje. Uzorci se mogu dostaviti za procjenu proizvoda i odobrenje projekta.
Inspekcija kvalitete i dokumentacija
Kontrola kvalitete obuhvaća ulaznu inspekciju materijala,-provjere sklapanja u procesu, pečaćenje i mehaničku provjeru, inspekciju gotovog-proizvoda i inspekciju izvoznog-pakiranja. Primjenjivo testiranje proizvoda može uključivati IP68 brtvljenje, zatezanje i zadržavanje kabela, udar, gnječenje, savijanje, temperaturne cikluse, UV starenje i ispitivanje slanim -sprejom za relevantne metalne komponente.
Liste s podacima, zapisnici inspekcije i primjenjiva izvješća o ispitivanju mogu se osigurati za ocjenu projekta. DIMI-jev proizvodni sustav uključuje ISO 9001:2015 i TL-9000 certifikate upravljanja kvalitetom.
Naručivanje i logistika
MOQ
100 kom za standardne skupne narudžbe; uzorci narudžbi dostupni za procjenu.
01
Obrada
Obično 7–14 radnih dana nakon specifikacije i potvrde narudžbe.
02
Dostava
Obično 20-30 dana morem, zrakom ili ekspresom, ovisno o odredištu i načinu dostave.
03
Pakiranje
Individualno zaštitno pakiranje i kartoni za izvoz; paletizacija i prilagođeno označavanje dostupno za projektne narudžbe.
04
Plaćanje
T/T ili L/C mogu se koristiti za standardne B2B narudžbe; drugi dogovori mogu se potvrditi za kvalificirane projekte.
05
FAQ
P: Može li se zatvarač isporučiti kao kompletan komplet za ugradnju?
O: Da. Potpuni komplet može uključivati ladicu za spajanje, komponente za brtvljenje, dijelove za-fiksiranje kabela, zaštitne čahure za spajanje i potrebne dodatke za montažu. Točan popis materijala treba navesti u ponudi kako bi se izbjegla nepodudaranja pribora.
P: Možete li usporediti postojeći model zatvarača ili konkurenta?
O: Da. Za zamjenske ili privatne-projekte robne marke, kupci mogu dati postojeći uzorak, crtež, fotografije ili broj modela. DIMI može pregledati mehaničku konfiguraciju i razviti odgovarajuću ili ekvivalentnu OEM verziju gdje je to tehnički izvedivo.
P: Koje informacije treba uključiti u Zahtjev za ponudu?
O: Navedite potrebnu količinu, državu odredišta, model kabela, očekivani godišnji ili projektni volumen, zahtjeve za pakiranje i sve potrebne dokumente za inspekciju ili certifikaciju. Za ne-standardne projekte preporučuje se podatkovna tablica kabela ili postojeći uzorak zatvarača.
P: Možete li podržati fazne ili ponovljene projektne narudžbe?
O: Da. Programi -zasnovani na projektu i ponovljeni programi opskrbe mogu se dogovoriti s planiranjem proizvodnje na temelju predviđene količine, stabilnosti specifikacije i potrebnih datuma isporuke.
P: Koji dokumenti mogu pratiti skupnu pošiljku?
O: Ovisno o narudžbi, dokumentacija može uključivati komercijalnu fakturu, popis pakiranja, potvrdu o podrijetlu, podatkovnu tablicu proizvoda, inspekcijske zapise i primjenjiva izvješća o ispitivanju. Prije potvrde narudžbe potrebno je zatražiti-specifičnu dokumentaciju za projekt.
P: Može li se zatvarač naručiti u različitim konfiguracijama unutar jednog projekta?
O: Da. Različiti rasporedi priključaka, konfiguracije-kabelskih ulaza, boje i pribor mogu se specificirati kada projekt zahtijeva više varijanti. Svaku konfiguraciju treba potvrditi i dokumentirati prije masovne proizvodnje.
P: Može li se-organizirati inspekcija treće strane?
O: Da. Inspekcija-treće strane može se koordinirati kada to zahtijeva kupac ili projektni ugovor. Opseg inspekcije, metoda uzorkovanja, zahtjevi za ispitivanje i inspekcijska agencija trebaju biti dogovoreni prije proizvodnje.
P: Mogu li hitne narudžbe biti podržane?
O: Ubrzana proizvodnja može se procijeniti prema trenutnom kapacitetu, dostupnosti materijala, količini narudžbe i konfiguraciji. Kupci bi trebali navesti traženi datum isporuke kada traže ponudu kako bi se mogućnosti proizvodnje i dostave mogle pregledati zajedno.
