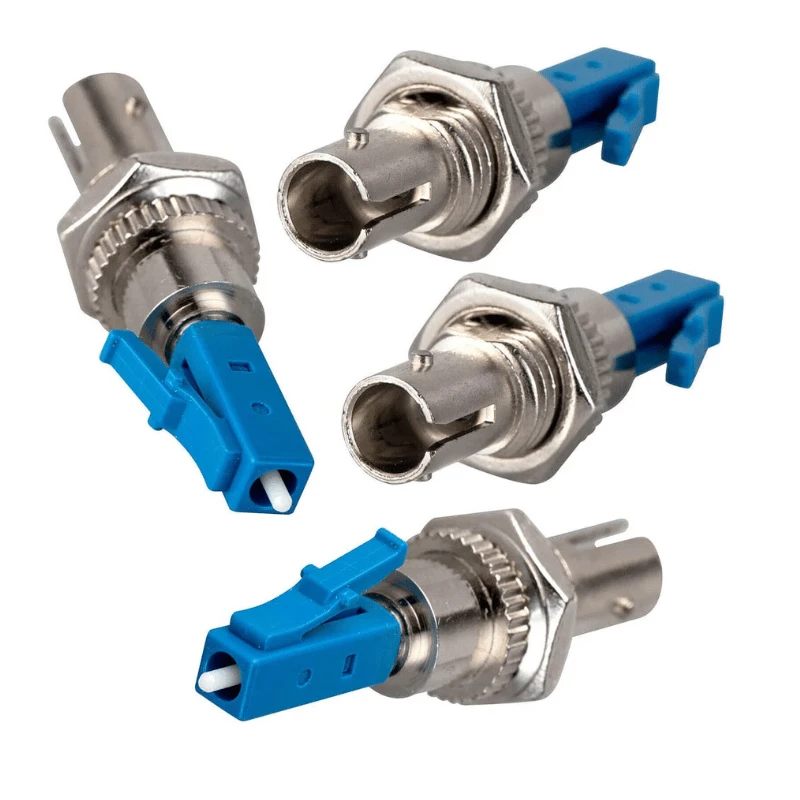

Adapter optičkog kabela LC na ST je hibridni adapter optičkog vlakna dizajniran za povezivanje LC-završetka vlakna sa ST-završetkom vlakna bez ponovnog-završetka postojećih kabela. Koristi komponente za precizno usklađivanje za održavanje stabilnog spajanja vlakana, pogodno za singlemode i multimode mreže.
Specifikacije adaptera
|
Parametar |
Specifikacija |
|
Vrsta adaptera |
LC na ST hibridni adapter |
|
LC sučelje |
LC ženski |
|
ST sučelje |
ST žensko |
|
LC ferula |
1,25 mm |
|
ST ferula |
2,5 mm |
|
Vrsta vlakana |
Singlemode OS2; Višemodni OM1/OM2/OM3/OM4 |
|
poljski tip |
UPC; APC dostupan za primjenjive konfiguracije |
|
Navlaka za poravnanje |
Cirkonska keramika |
|
Insercijski gubitak |
Tipično manje od ili jednako 0,3 dB; Manje od ili jednako 0,5 dB max. |
|
Povratni gubitak |
Veći ili jednak 45 dB UPC; Veći ili jednak 60 dB APC |
|
Ponovljivost |
Manje od ili jednako 0,1 dB |
|
Trajnost parenja |
Veći ili jednak 500 ciklusa |
|
Kućište |
Plastika visoke čvrstoće-; metalno kućište po izboru |
|
Montaža |
Montaža-na ploču |
|
Radna temperatura |
-25 stupnjeva do +70 stupnjeva |
|
Konfiguracija |
Simplex; dostupan dvostruki sklop |
Kompatibilnost konektora
Adapter omogućuje izravno mehaničko spajanje između lc i st konektora, što ga čini prikladnim kada oprema, patch paneli ili instalirani kablovi koriste različita sučelja konektora.
Lc strana:Kompatibilan sa standardnim lc konektorima koji koriste ferulu od 1,25 mm.
St strana:Kompatibilan sa standardnim st konektorima koji koriste ferulu od 2,5 mm i bajunet spojnicu.
Jednomodni:Podržava os{0}}/125 μm konfiguracije s upc ili primjenjivim apc poliranjem.
Višemodni:Podržava konfiguracije om1 62.5/125 μm i om2/om3/om4 50/125 μm.
Miješanje konektora:Adapter mijenja samo sučelje konektora; povezana vlakna trebaju ostati usklađena s potrebnim načinom prijenosa i optičkim sustavom.
Struktura adaptera
Adapter se sastoji od LC-bočnog sučelja, ST-bočnog sučelja, navlake za precizno poravnanje, kućišta i konstrukcije za montažu.
Navlaka od cirkonijeve keramike održava koncentričnost ferule tijekom spajanja, pomažući u kontroli bočnog neusklađenosti i optičkog gubitka umetanja.
Standardno kućište je od -plastike visoke čvrstoće za kompaktnu ugradnju na panel. Metalno kućište, tip prirubnice, uskočno -pričvršćivanje, navojna montaža i drugi rasporedi otiska mogu se odrediti za opremu s različitim mehaničkim zahtjevima.
Prijave
Migracija mreže:Povezuje novu l{0}}temeljenu opremu na postojeću st-terminiranu optičku infrastrukturu bez zamjene kompletne kabelske veze.
Patch ploče i odf-ovi:Omogućuje mješovitu lc/st povezanost u sustavima za distribuciju vlakana i krpanje.
Oprema za testiranje:Sučelja lc patch kabela sa st priključcima na optičkim ispitnim instrumentima i mjernoj opremi.
Telekomunikacijske mreže:Podržava instalacije mješovitih-priključaka tijekom proširenja mreže ili zamjene opreme.
Mreže poduzeća i kampusa:Prikladno za naslijeđenu infrastrukturu koja ostaje u upotrebi uz opremu temeljenu na lc-.
Industrijski i instrumentacijski sustavi:Omogućuje pretvorbu konektora gdje postojeća optička oprema koristi st sučelja.
Hibridni adapteri posebno se koriste za mješovita-okruženja konektora i migraciju opreme gdje je ponovno -prekidanje nepoželjno.
Prilagodba / OEM
Kombinacije sučelja:Lc-st, lc-sc, lc-fc, sc-st i druge hibridne konfiguracije.
Način vlakana:Os2, om1, om2, om3 ili om4.
Polirati:Upc ili apc ako su mehanički i optički kompatibilni.
Kućište:Plastika ili metal; dostupna prilagođena identifikacija boja.
Montaža:Prirubnica, navoj, uskočni-ili otisak ploče prema-korisniku.
Konfiguracija:Simplex ili upareni duplex aranžmani.
Identifikacija:Logo, broj dijela, identifikacija konektora i druge oznake.
Pakiranje:Skupno pakiranje, pojedinačne vreće, unaprijed-sortirani setovi i pakiranje s privatnom{1}}oznakom.
Kvaliteta i inspekcija
Kontrola kvalitete treba obuhvatiti i optičku izvedbu i mehaničku kompatibilnost. Svaka proizvodna serija može se pregledati prema dogovorenoj specifikaciji, s ključnim stavkama inspekcije uključujući:
Vizualni i dimenzijski pregled kućišta i sučelja
LC/ST ferula i provjera poravnanja rukavca
Mjerenje unesenih gubitaka
Mjerenje povratnog gubitka za specificirane singlemode konfiguracije
Zamjenjivost konektora i provjera spajanja
Ispitivanje trajnosti parenja
Pregled kućišta i montažne konstrukcije
Provjera označavanja, količine i pakiranja
Inspekcijski zapisi mogu se osigurati prema zahtjevima projekta.
FAQ
P: Da li adapter zahtijeva posebne alate za instalaciju?
O: Obično nisu potrebni posebni alati za optičko završetak. Adapter je dizajniran za mehaničko spajanje konektora i ugradnju na panel. Ako se isporučuje prilagođena montažna konstrukcija, instalacija treba slijediti odgovarajuću opremu ili dizajn ploče.
P: Može li se adapter koristiti i za unutarnje i za vanjske optičke sustave?
O: Prvenstveno je namijenjen za zaštićene unutarnje instalacije, instalacije-opreme, stalka, patch-ploče i ormara. Za vanjsku upotrebu, adapter bi trebao biti instaliran unutar prikladnog kućišta otpornog na vremenske uvjete, a ne izravno izložen kiši, prašini ili dugotrajnim uvjetima okoline.
P: Mogu li naručiti uzorke prije masovne kupnje?
O: Da. Prije masovne proizvodnje mogu se dostaviti uzorci za procjenu konektora, dimenzija, montaže i optičkih-izvedbi. Zahtjevi za uzorke i naknade mogu se potvrditi prema traženoj konfiguraciji i količini.
P: Možete li isporučiti adaptere prema broju dijela instaliranog-sustava?
O: Referentni broj dijela može se koristiti za tehničku usporedbu, ali proizvodnja bi se trebala temeljiti na provjerenim dimenzijama i zahtjevima izvedbe, a ne samo na broju dijela. Kupci mogu dati uzorke, crteže ili podatkovne tablice za pregled kompatibilnosti.
P: Kako se adapteri za optička vlakna pakiraju za međunarodnu otpremu?
O: Adapteri su obično zaštićeni od kontaminacije i fizičkog oštećenja tijekom rukovanja i transporta, unutarnjom ambalažom i odgovarajućim vanjskim kartonima odabranim prema količini narudžbe. Za narudžbe OEM-a i distributera moguće je organizirati pojedinačno ili prilagođeno pakiranje.
P: Koje je tipično vrijeme isporuke narudžbe?
O: Za standardne komercijalne narudžbe, tipično vrijeme obrade je 7-14 dana, nakon čega slijedi približno 20-30 dana vremena isporuke, ovisno o odredištu i načinu dostave. Prilagođene ili velike-količinske narudžbe trebaju se zasebno planirati nakon potvrde specifikacije.
P: Koji su uvjeti plaćanja dostupni za narudžbe?
O: Uobičajeni načini plaćanja uključuju T/T, L/C, PayPal i kreditnu karticu. Za kvalificirane narudžbe moguće je dogovoriti druge načine plaćanja, s konačnim uvjetima potvrđenim u ponudi ili kupoprodajnom ugovoru.
