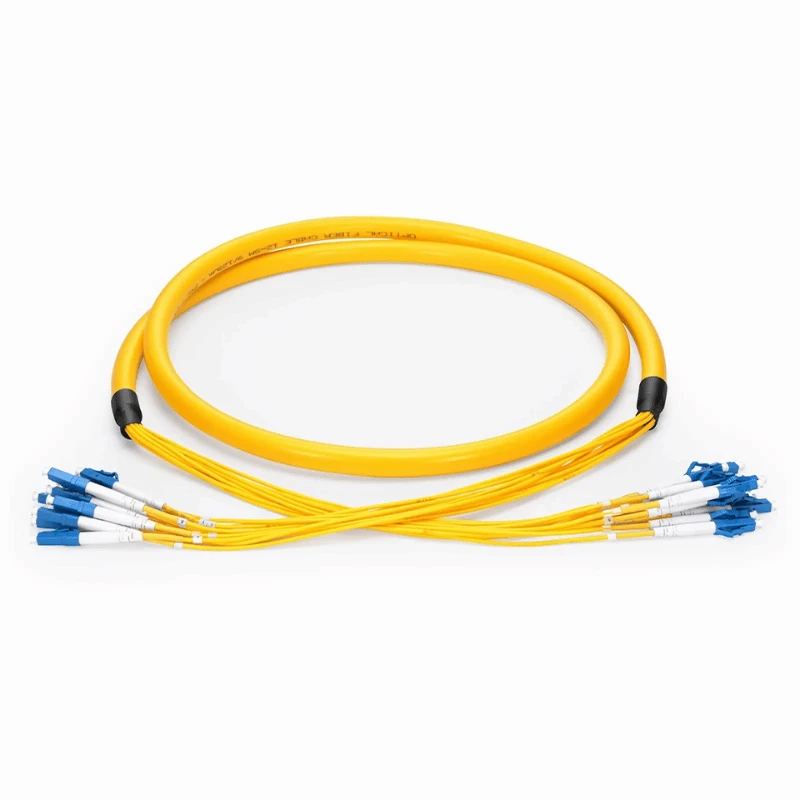

Jednomodni optički kabel MPO u LC tvornički je-završen OS2 sklop koji pretvara više{2}}vlaknasto MPO/MTP sučelje u pojedinačne LC dvostruke veze.
Tehničke specifikacije
|
Parametar |
Specifikacija |
|
Vrsta proizvoda |
Jednomodni optički kabel od MPO do LC |
|
Vrsta vlakana |
OS2 Single Mode, 9/125 μm |
|
Fiber Grade |
G.652.D / G.657.A1 |
|
Broj vlakana |
8 / 12 / 24 vlakna |
|
MPO konektor |
MPO/MTP kompatibilan, muško/žensko |
|
MPO poljski |
UPC / APC |
|
LC konektor |
LC Duplex |
|
LC poljski |
UPC / APC |
|
Polaritet |
Tip A/Tip B/Tip C |
|
Insercijski gubitak |
Standardni gubitak Manji ili jednak 0,35 dB; Mali gubitak Manji ili jednak 0,20 dB |
|
Povratni gubitak |
UPC Veći ili jednak 50 dB; APC Veći ili jednak 60 dB |
|
Duljina kabela |
Običaj |
|
Probojna duljina |
Običaj |
|
Opcije jakne |
LSZH / OFNP |
|
Radna temperatura |
-20 stupnjeva do +70 stupnjeva |
|
Optičko ispitivanje |
Insertion Loss / Return Loss |
|
Testna dokumentacija |
Izvješće o pojedinačnom optičkom ispitivanju |
|
Standard |
IEC 61300-3-35 |
MPO-na-LC Breakout konfiguracija
Kabel koristi MPO/MTP sučelje s više- vlakana s jedne strane i razdvaja pojedinačna vlakna kroz prekidni odjeljak u LC duplex veze s druge strane.
Standardni dupleks odnos između broja MPO vlakana i LC veza je:
|
Broj MPO vlakana |
Standardni LC Duplex aranžman |
|
8 Vlakna |
4 × LC Duplex |
|
12 Vlakna |
6 × LC Duplex |
|
24 Vlakna |
12 × LC Duplex |
Raspored vlakana na strani LC-određen je potvrđenim mapiranjem vlakana, a ne samo brojem vlakana.
Konfiguracija i provjera
Prije proizvodnje, konfiguraciju MPO-to-LC treba provjeriti prema sučeljima za spajanje i optičkim zahtjevima predviđene veze.
Konfiguracija konektora
Navedite MPO spol i poliranje prema MPO sučelju za parenje. LC strana koristi dvostruke konektore s potrebnim UPC ili APC poliranjem.
Polaritet i mapiranje vlakana
Odaberite tip A, tip B ili tip C prema potrebnom mapiranju vlakana i postojećoj shemi povezivanja MPO. Ako je traženi polaritet nejasan, postojeća specifikacija kabela ili dijagram povezivanja mogu se dati za potvrdu.
Optički gubitak
Odaberite konfiguraciju standardnog-gubitka ili niskog-gubitka u skladu s proračunom-gubitaka umetanja cijele optičke veze.
Dimenzije kabela
Potvrdite ukupnu duljinu kabela i duljinu prekida u skladu s rasporedom opreme i potrebnim položajem LC priključka.
MPO-to-LC Montažna proizvodnja
Sklop na temelju-specifikacija
Svaki sklop proizveden je od potvrđenog broja vlakana, konfiguracije konektora, polariteta, mapiranja vlakana i dimenzija kabela, s odobrenom konfiguracijom koja se koristi kao proizvodna referenca.
MPO/MTP & LC Raskid
MPO/MTP i pojedinačni LC dvostruki konektori tvornički su-završeni u skladu s navedenom konfiguracijom konektora i polirani pomoću kontroliranog završetka i procesa pregleda.
Kontrolirani bijeg
Odjeljak za probijanje razdvaja vlakna u specificirane LC veze dok održava potvrđeni raspored vlakana kroz proces sastavljanja.
Kontrola proizvodnje
DIMI-jeva proizvodnja-optičkih sklopova podržana je namjenskom opremom za optičko testiranje i inspekciju za provjeru konektora i optičkih performansi prije otpreme.
Ispitivanje i inspekcija
100% optičko testiranje
Svaki gotovi sklop podvrgava se ispitivanju unesenih gubitaka i povratnih gubitaka prije otpreme kako bi se potvrdila optička izvedba prema specificiranim zahtjevima.
Konektor-provjera prednje strane
MPO/MTP i LC krajevi konektora pregledavaju se radi kontaminacije, ogrebotina, rupa i drugih uvjeta koji mogu utjecati na spajanje konektora ili optičku izvedbu.
Provjera 3D geometrije
Gdje je navedeno za konfiguraciju konektora, interferometrijski pregled provjerava geometriju krajnje-strane konektora, uključujući visinu vlakna, radijus zakrivljenosti i pomak vrha.
Testna dokumentacija i sljedivost
Podaci o pojedinačnom optičkom ispitivanju mogu se osigurati za isporučeni sklop, sa zapisom o ispitivanju povezanim s odgovarajućom identifikacijom proizvodnje gdje je to primjenjivo.
Projekt-specifična konfiguracija
Za ponudu, kupci mogu pružiti informacije potrebne za definiranje i provjeru sklopa MPO-to-LC:
Detalji veze
MPO sučelje i pol konektora
Broj vlakana
Polaritet i mapiranje vlakana
MPO i LC zahtjevi za poliranje
Fizički detalji
Ukupna duljina kabela
Duljina izbijanja
Zahtjev za jaknu
Detalji narudžbe
Potrebna količina
Zahtjevi za označavanje ili identifikaciju
Zahtjevi za pakiranje
Kada je polaritet ili preslikavanje vlakana nejasno, postojeća specifikacija kabela, dijagram povezivanja, sučelje za spajanje ili informacije o opremi mogu se dati za pregled konfiguracije prije proizvodnje.
Za ponovljene narudžbe, prethodno odobrena proizvodna specifikacija može se pozvati kako bi se održala ista potvrđena konfiguracija kada projektni zahtjevi ostanu nepromijenjeni.
FAQ
P: Koja je razlika između kabela za spajanje MPO na LC i glavnog kabela MPO?
O: MPO na LC prekidni kabel pretvara MPO/MTP sučelje s više-vlakana u pojedinačne LC dupleksne veze, dok MPO magistralni kabel održava MPO/MTP veze na oba kraja za međusobno povezivanje s više-vlakana.
P: Koja je razlika između MPO i MTP za MPO na LC kabel?
O: MPO je standardizirano sučelje konektora s više-vlakna, dok je MTP dizajn konektora-viših performansi temeljen na MPO sučelju. Potrebna konfiguracija konektora trebala bi se uskladiti s odgovarajućim sučeljem navedenim za instalaciju.
P: Kako odabrati MPO na LC kabel za zamjensku instalaciju?
O: Uskladite zamjenski kabel s postojećim brojem vlakana, MPO sučeljem, spolom konektora, polaritetom, mapiranjem vlakana, LC konfiguracijom, dimenzijama kabela i optičkim zahtjevima prije naručivanja.
P: Kako MPO na LC kabel utječe na proračun optičke veze?
O: Sklop dodaje gubitak konektora i završetak optičkoj vezi, tako da njegov specificirani ili izmjereni uneseni gubitak treba biti uključen pri izračunavanju dostupne margine gubitaka sustava.
P: Koji radijus savijanja treba uzeti u obzir za MPO na LC prekidni kabel?
O: Minimalni radijus savijanja treba potvrditi iz odabrane konstrukcije kabela i uzeti u obzir i za glavni dio kabela i za područje probijanja pri usmjeravanju sklopa kroz ograničene prostore.
P: Koja je dokumentacija za testiranje isporučena uz MPO na LC jednomodni optički kabel?
O: Podaci o pojedinačnom optičkom ispitivanju isporučenog sklopa mogu se osigurati, uključujući izmjerene rezultate unesenog gubitka i povratnog gubitka za pregled u odnosu na navedene zahtjeve.
P: Koliki je MOQ za jednomodni optički kabel od MPO do LC?
O: Standardni MOQ je 500 komada po konfiguraciji, s konačnom količinom potvrđenom prema potrebnom broju vlakana, konfiguraciji konektora i zahtjevima projekta.
P: Koje je vrijeme isporuke za jednomodni optički kabel s MPO na LC?
O: Uzorci se općenito mogu dovršiti za 3-5 radnih dana, dok masovna proizvodnja obično zahtijeva 15-30 radnih dana, ovisno o potvrđenoj konfiguraciji i količini narudžbe.
