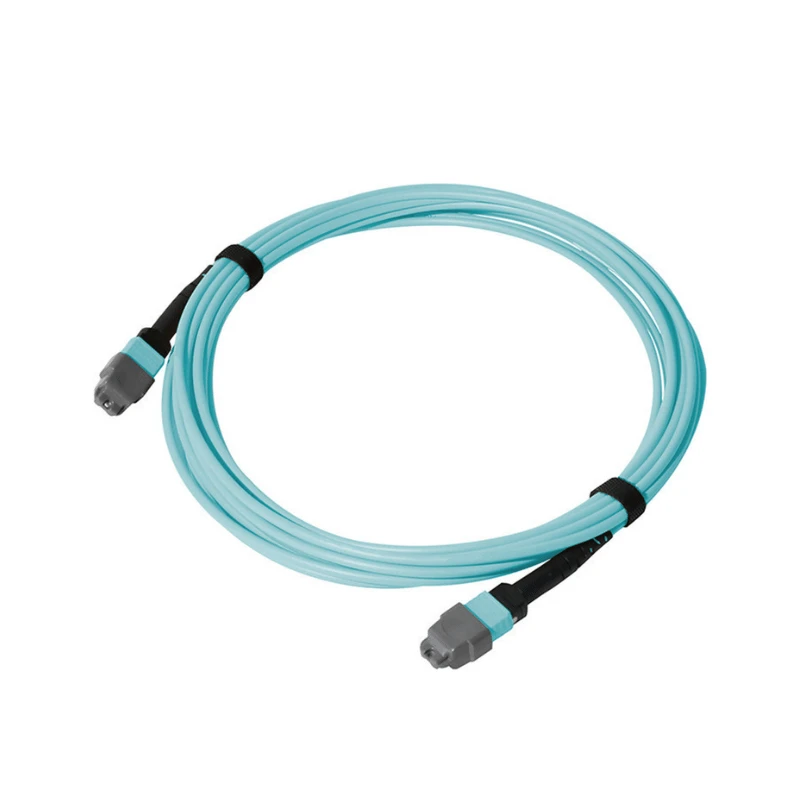

OS2 MTP jednomodni optički kabel tvornički je-završen MTP/MPO sklop magistrale koji koristi OS2 9/125 μm jedno-vlakno, s više-konektorima vlakana na oba kraja za izravnu vezu između kompatibilnih MTP/MPO sučelja.
Tehničke specifikacije
|
Parametar |
Specifikacija |
|
Vrsta proizvoda |
OS2 MTP jednomodni optički kabel |
|
Vrsta vlakana |
OS2 Single Mode, 9/125 μm |
|
Fiber Grade |
G.652D / G.657A1 |
|
Broj vlakana |
8 / 12 / 24 / 48 Vlakna |
|
Vrsta sklopa |
MTP/MPO magistralni kabel |
|
poljski tip |
APC / UPC |
|
Polaritet |
Tip A/Tip B/Tip C |
|
Standardni uneseni gubitak |
Manje od ili jednako 0,35 dB |
|
Niski-gubitak unesenog gubitka |
Manje ili jednako 0,20 dB |
|
Povratni gubitak |
Veći ili jednak 50 dB (APC) |
|
Radna temperatura |
-20 stupnjeva do +70 stupnjeva |
|
Optičko ispitivanje |
Uneseni gubitak i povratni gubitak |
|
Testna dokumentacija |
Podaci o ispitivanju dostavljeni uz pošiljku |
|
Standardni priključak |
IEC 61754-7 |
|
Usklađenost s okolišem |
RoHS |
|
Prilagođena konfiguracija |
Prilagođena duljina, broj vlakana i označavanje |
MTP konfiguracija: spol, poliranje i polaritet
Konfiguracija MTP/MPO treba se uskladiti sa sučeljem za spajanje i mapiranjem vlakana ciljnog sustava.
poljski tip:Potvrdite APC ili UPC prema povezanoj opremi, kazeti, adapteru ili drugoj spojnoj komponenti.
Polaritet:Odaberite tip A, tip B ili tip C prema mapiranju vlakana postojećeg sustava kabliranja.
Za zamjenske ili projektne narudžbe, postojeća specifikacija kabela ili dijagram povezivanja MTP/MPO mogu se koristiti za provjeru potrebne konfiguracije prije proizvodnje.
Standardni-gubitak naspram niskog-gubitka
|
Faktor odabira |
Standardni-gubitak |
Nizak-gubitak |
|
Proračun veze |
Koristite kada izračunati gubitak kanala ostane unutar raspoložive margine |
Koristite kada izračunati gubitak kanala ostavlja ograničenu marginu |
|
Skupština IL |
Manje od ili jednako 0,35 dB |
Manje ili jednako 0,20 dB |
|
Dizajn kanala |
Prikladno kada navedeni gubitak sklopa odgovara cjelokupnom proračunu veze |
Razmotrite gdje je potreban niži gubitak sklopa za održavanje margine veze |
|
Zahtjev za zahtjev za ponudu |
Navedite najveći dopušteni uneseni gubitak |
Navedite najveći dopušteni uneseni gubitak |
Potreban stupanj gubitka treba odrediti iz ukupnog proračuna optičke veze, uključujući slabljenje vlakana i gubitke od konektora, kazeta, adaptera i drugih pasivnih komponenti.
Prilagođena specifikacija
Duljina kabela
Duljina gotovog kabela može se specificirati prema potrebnoj udaljenosti priključka.
01
Broj vlakana
Broj vlakana može se definirati prema potrebnim kanalima vlakana ili postojećoj konfiguraciji kabela.
02
Identifikacija
Zahtjevi za identifikaciju i označavanje kabela mogu se odrediti za projektne narudžbe.
03
Pregled konfiguracije
Kupci mogu dati postojeći crtež kabela, MTP/MPO dijagram povezivanja, specifikaciju sučelja opreme ili specifikaciju kupnje na pregled prije proizvodnje.
04
Zamjenske narudžbe
Postojeće specifikacije kabela mogu se koristiti za provjeru zamjenskog sklopa u odnosu na instaliranu MTP/MPO konfiguraciju.
05
Proizvodna sposobnost
Tvornička proizvodnja:DIMI proizvodi tvornički-sklopove optičkih vlakana pomoću automatizirane opreme za rezanje, skidanje i završavanje kabela.
Kapacitet proizvodnje:Automatizirana oprema za sklapanje sposobna je obraditi više od 10.000 sklopova optičkih vlakana dnevno, podržavajući narudžbe-temeljene na volumenu i projektu.
Upravljanje kvalitetom:DIMI održava certifikate ISO 9001:2015 i TL-9000 za svoj sustav upravljanja kvalitetom.
Provjera kvalitete
Referenca proizvodnje
Svaka se narudžba proizvodi u skladu s potvrđenom specifikacijom proizvoda i odobrenom konfiguracijom, dajući definiranu referencu za konačnu inspekciju.
Kraj-pregleda lica
Krajnje površine konektora se provjeravaju prije otpreme kako bi se utvrdila kontaminacija, ogrebotine ili drugi vidljivi nedostaci.
Optičko ispitivanje
Gotovi sklopovi prije otpreme testiraju se na unesene gubitke i povratne gubitke.
Provjera polariteta
Preslikavanje vlakana provjerava se u odnosu na specificiranu konfiguraciju polariteta prije otpreme.
Zapisi o ispitivanju
Odgovarajući podaci o ispitivanju isporučuju se s pošiljkom radi provjere narudžbe.
Jamstvo na kvalitetu izrade
Na proizvod vrijedi 5 godina jamstva na izradu.
FAQ
P: Koja je razlika između OS2 i OM4 MTP vlaknastih kabela?
O: OS2 koristi jedno-modno vlakno od 9/125 μm, dok OM4 koristi višemodno vlakno. OS2 je određen za jedno-optičke veze, dok se OM4 koristi u višemodnim sustavima. Vrsta vlakna treba odgovarati primopredajniku i optičkoj arhitekturi mreže.
P: Koja je razlika između MTP i MPO kabela s vlaknima?
O: MPO je standardizirano sučelje konektora za više-optoka, dok je MTP® poseban proizvod konektora tvrtke US Conec. Za nabavu, specifikacija konektora i spojno sučelje trebaju biti potvrđeni u skladu s opremom i sustavom kabliranja.
P: Koja je razlika između MTP magistralnog kabela i MTP izlaznog kabela?
O: Glavni MTP kabel održava veze s više- vlakana MTP/MPO na oba kraja. MTP prekidni kabel pretvara multi-fiber vezu u pojedinačne konektore kao što je LC. Potrebna vrsta kabela ovisi o arhitekturi porta povezane opreme.
P: Mogu li se OS2 MTP kabeli izravno spojiti na LC ili SC opremu?
O: Ne. MTP/MPO priključci se ne spajaju izravno s LC ili SC priključcima. MTP-na-LC, MTP-na-SC ili neki drugi specificirani sklop za pretvorbu potreban je kada oprema koristi ova sučelja.
P: Koja je najveća udaljenost prijenosa OS2 vlakana?
O: OS2 nema jedno univerzalno ograničenje-udaljenosti prijenosa. Ostvariva udaljenost ovisi o primopredajniku, brzini prijenosa podataka, valnoj duljini, prigušenju vlakana, gubicima konektora i ukupnom proračunu optičke veze. Potrebnu udaljenost stoga treba provjeriti u odnosu na potpunu specifikaciju veze.
P: Koja je razlika između G.652D i G.657A1 jedno-modnog vlakna?
O: G.652D je konvencionalna specifikacija jedno-modnog vlakna, dok G.657A1 pruža poboljšanu izvedbu savijanja za usmjeravanje gdje može doći do čvršćih savijanja vlakana. Zahtijevani stupanj treba slijediti specifikaciju vlakana projekta i zahtjeve za ugradnju.
P: Zašto je ključ MTP konektora bitan u sklopu MTP/MPO kabela?
O: MTP/MPO ključevi konektora kontroliraju fizičku orijentaciju konektora tijekom spajanja. Raspored ključa trebao bi odgovarati spojnom adapteru ili sučelju opreme, dok bi polaritet vlakana trebao biti specificiran zasebno prema potrebnom mapiranju vlakana.
P: Što označava spol MTP konektora?
O: MTP/MPO spol odnosi se na to ima li konektor igle za vođenje. Muški konektori imaju vodeće klinove, dok ženski konektori imaju-rupe za vodeće klinove. Traženi spol trebao bi odgovarati spojnom konektoru ili sučelju opreme navedenom za vezu.
