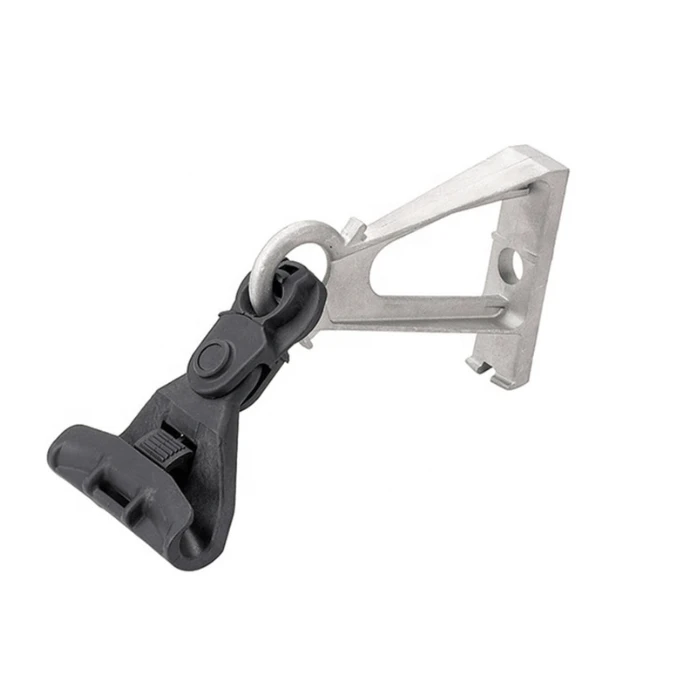

Ovjesna stezaljka za optičke kabele dizajnirana je za podupiranje i učvršćivanje zračnih optičkih kabela na srednjim stupovima, tornjevima ili poprečnim-strukturama. Sklop stezaljke kombinira-nosivo tijelo, kabelski-kontaktni umetak ili prethodno oblikovane oklopne šipke i hardver za montažu za raspodjelu mehaničkog opterećenja uz ograničavanje prekomjernog pritiska na omotač kabela.
Tehničke specifikacije
|
Parametar |
Specifikacija |
|
Primjenjive vrste kabela |
ADSS, slika-8, okrugli samonosivi, odabrani FTTH kabeli |
|
Promjer kabela |
Ø6–20 mm; drugi rasponi dostupni prema prilagodbi |
|
Tipično nazivno mehaničko opterećenje |
10–30 kN za standardne modele; ojačane konfiguracije do 100 kN |
|
Primjenjivi raspon |
Do 400 m za standardne konfiguracije |
|
Konfiguracija linije |
Ravne rute i umjereni kutovi otklona |
|
Kućište |
Lijevana aluminijska legura ili određena metalna konstrukcija |
|
Materijal kontakta-kabela |
EPDM ili drugi elastomer otporan-na UV zrake/vremenske uvjete |
|
Oklopne šipke |
Pocinčani čelik ili čelik obložen-aluminijem, ovisno o konfiguraciji |
|
Hardver |
304/316 nehrđajući čelik ili pocinčani čelik |
|
Radna temperatura |
Obično -40 stupnjeva do +65 stupnjeva |
|
Površinska zaštita |
Anodiziranje, galvaniziranje ili druga navedena zaštita od korozije |
|
Težina |
Otprilike 0,45–2,8 kg, ovisno o modelu |
Mehanički dizajn i kompatibilnost kabela
Ovjesna stezaljka dizajnirana je za održavanje položaja kabela dok širi potpornu silu preko područja kontakta kabela. Za konfiguracije koje koriste prethodno oblikovane spiralne oklopne šipke, šipke se prilagođavaju površini kabela i raspoređuju mehaničko naprezanje duž veće kontaktne duljine, smanjujući lokalizirano opterećenje na vanjskom omotaču.
EPDM ili ekvivalentni elastomerni umetak može pružiti dodatnu amortizaciju i trenje između kabela i tijela stezaljke. Ovo je osobito važno za zračne rute koje su izložene-kretanju uzrokovanom vjetrom i promjenama temperature.
Promjer kabela mora odgovarati navedenom rasponu stezaljki. Stezaljka se ne bi trebala birati samo prema nazivnoj vrsti kabela; stvarni gotovi vanjski promjer i ugradbeno opterećenje treba provjeriti prema specifikaciji modela.
Prijave
Ovjesna stezaljka koristi se za postavljanje nadzemnog optičkog kabela u:
- FTTH i FTTx zračne mreže
- ADSS pristupne i okosnice mreža
- Telekomunikacijski vodovi na stupovima
- Ruralna i urbana širokopojasna infrastruktura
- Kampus, industrijski park i privatne komunikacijske mreže
- Komunikacijski sustavi elektroenergetskih poduzeća koji koriste kompatibilan-samonosivi optički kabel
- Prometni i infrastrukturni komunikacijski pravci
Metoda instalacije
Stezaljka se može postaviti na stupove, tornjeve ili poprečne-krake pomoću kompatibilnih vijaka za stupove, traka od nehrđajućeg čelika, J-kukica, U-okovnika ili namjenskih montažnih nosača, ovisno o odabranoj konfiguraciji hardvera.
Za standardne primjene ovjesa:
Potvrdite stvarni vanjski promjer kabela i odabrani raspon stezaljki.
Provjerite raspon, kut trase, opterećenje vjetrom/ledom i potrebno mehaničko opterećenje.
Ispravno postavite kabel u tijelo stezaljke ili prethodno oblikovani ovjesni sklop.
Postavite stezaljku na predviđeni stup, toranj ili nosač.
Pritegnite hardver za montažu prema specificiranom momentu ugradnje.
Provjerite je li kabel sigurno učvršćen bez pretjerane kompresije, deformacije omotača ili oštrog savijanja.
Prilagodba / OEM
Dostupne su OEM konfiguracije prema promjeru kabela, konstrukciji kabela, potrebnom rasponu, mehaničkom opterećenju, duljini oklopne -šipe, montažnom sučelju i instalacijskoj strukturi.
Prilagodba također može uključivati:
- Dimenzije i geometrija tijela stezaljke
- Duljina i materijal prethodno oblikovane šipke
- Montažni nosači i hardver
- Komponente od nehrđajućeg-čelika ili pocinčane komponente
- Oznake i identifikacija proizvoda
- Kupčevo pakiranje i označavanje
Za procjenu Zahtjeva za ponudu kupci bi trebali navesti vrstu kabela, stvarni vanjski promjer, tipični raspon, maksimalni raspon, kut linije, instalacijsku strukturu i uvjete okoline.
Inspekcija i testiranje
Tipične stavke pregleda uključuju:
- Kompatibilnost promjera kabela i provjera dimenzija
- Vizualni i površinski-završni pregled
- Provjera materijala i premaza
- Ispitivanje mehaničkog opterećenja/-opterećenja
- Ispitivanje sile klizanja ili držanja-
- Pregled prianjanja i pričvršćivanja okova
- Ispitivanje-otpornosti na koroziju gdje je navedeno
- Ispitivanje otpornosti na UV-zračenje i okoliš za polimerne komponente
Izvješća o inspekciji i dokumentacija o sukladnosti mogu se isporučiti prema zahtjevima projekta.
FAQ
P: Može li se ovjesna stezaljka koristiti za-ADSS instalacije dugog raspona?
O: Da. Standardne konfiguracije namijenjene su za obične zračne raspone, dok ADSS instalacije dugog-raspona mogu zahtijevati ojačane ili dvostruke sklopove ovjesa. Odabir se treba temeljiti na maksimalnom rasponu i proračunatom opterećenju okoliša.
P: Možete li dati uzorke prije skupne narudžbe?
O: Da. Uzorci se mogu dogovoriti za procjenu dimenzija,-kabela i instalacije prije masovne proizvodnje. Troškovi uzorka i prijevoz obično se potvrđuju prema traženom modelu i količini.
P: Koje standarde može zadovoljiti ovjesna stezaljka?
O: Primjenjivi zahtjevi ovise o kabelskom sustavu i odredišnom tržištu. IEC, EN, ASTM i tehničke specifikacije-za kupca mogu se pregledati kada je to primjenjivo. Zahtijevani standard ili specifikacija projekta treba biti navedena prije ponude.
P: Koje se pakiranje koristi za skupne narudžbe?
O: Standardni proizvodi obično se pakiraju u kartonske kutije sa zaštitnim unutarnjim pakiranjem, a zatim se stavljaju na palete kada je to potrebno za rukovanje izvozom. Za veleprodajne narudžbe dostupne su prilagođene oznake kartona, oznake proizvoda, količine i metode pakiranja.
P: Koji je MOQ za stezaljke za ovjes?
O: Praktični MOQ za standardne komercijalne narudžbe je 500 komada po modelu. O mješovitim modelima ili prilagođenim konfiguracijama može se raspravljati zasebno prema zahtjevima proizvodnje.
P: Koje je uobičajeno vrijeme isporuke za skupnu narudžbu?
O: Za standardne modele, tipično vrijeme obrade je 7-14 dana nakon specifikacije i potvrde narudžbe. Prilagođeni proizvodi mogu zahtijevati dodatni alat ili vrijeme izrade, što će biti potvrđeno prije slanja narudžbe.
P: Koje uvjete plaćanja prihvaćate?
O: Obično prihvaćamo T/T, L/C, PayPal i kreditnu karticu. Ostali uvjeti plaćanja mogu se dogovoriti prema vrijednosti narudžbe, zahtjevima kupaca i uvjetima suradnje.
P: Koje su opcije dostave i izvoza dostupne?
O: Narudžbe se mogu organizirati morem, zrakom ili ekspresnom dostavom, ovisno o količini, hitnosti i odredištu. Uobičajeni trgovinski uvjeti uključuju EXW, DAP i DDP, s konačnim dogovorom o otpremi potvrđenim prema narudžbi i odredištu.
